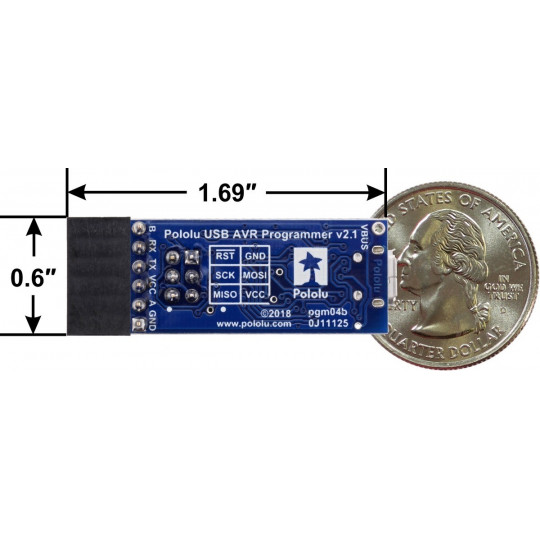

USB-программатор AVR v2.1 - microUSB 3.3V/5V - Pololu 3172

Программист Pololu находится всовместим с популярной моделью STK500.С его помощью вы можетепрограммирование микроконтроллеров семейства AVRчерез кабель microUSB (продается отдельно). Версия 2 имеет два 6-контактных разъема KANDA и позолоченный гнездовой разъем. Она может питать целевые системы от 5 В и 3,3 В.

Программатор поддерживает микроконтроллеры семейства AVR с интерфейсом ISP (внутрисистемное программирование), также известным как ICSP. К ним относятся серии ATmega и ATtiny. Устройство несовместимо с интерфейсом TPI (Tiny Programming) или 32-битными микроконтроллерами серии XMega.

USB-программатор AVR v2.1 - microUSB 3.3V/5V - Pololu 3172.

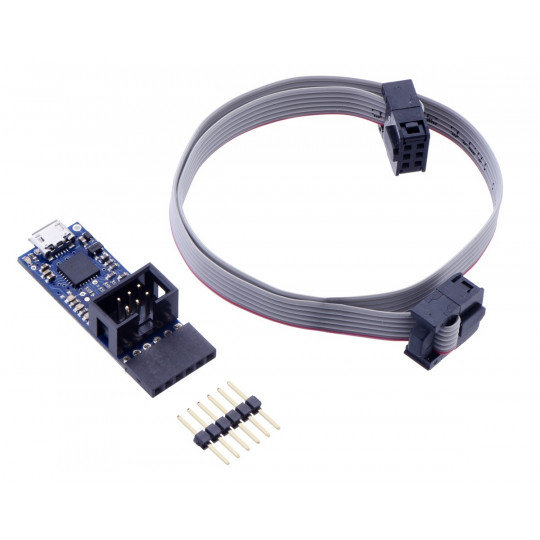

Набор компонентов.

• Программатор подключается к компьютеру через порт microUSB (кабель microUSB не входит в комплект, его можно приобрести отдельно).
• Устройство совместимо с популярным программатором STK500, который отображается в системе как виртуальный COM-порт.
• В комплект входят драйверы для Windows, MAC OS и Linux.
• Поддерживает популярные среды разработки AVT, включая Atmel Studio, AVRDUDE и Arduino IDE.
• Работает с напряжением 3,3 В и 5 В — правильное значение выбирается автоматически.
• Встроенный преобразователь USB-TTL (RX, TX) обеспечивает выходной сигнал тактовой частоты 100 кГц.
• Контакты ввода/вывода защищены резисторами сопротивлением 470 Ом.
• Устройство имеет два типа разъемов:
  • kanda 6 pin
  • Полоска с золотыми контактами, растр 2,54 мм, 6 контактов
• Производитель предоставляет широкий спектр услуг.

• Программатор, совместимый с STK500
• Ленточный кабель с 2x3-контактным разъемом

• В версии 2 дополнительный выход VCC не был предназначен для работы с платами, емкость которых превышает несколько микрофарад. В версии 2.1 это исправлено, и программатор может подавать питание на платы.вниз33 мкФ.
• В программе v2 обычно возникал скачок напряжения, если на вывод RST подавался сигнал 5 В при напряжении 3,3 В. В версии 2.1 этой проблемы нет.
• Подключение программатора к роботу 3pi может привести к включению одного из двигателей на полную мощность из-за схемы измерения напряжения питания (VCC). В новой версии программатора схема была улучшена, и коэффициент заполнения этого эффекта ограничен примерно 0,2%, поэтому двигатель не будет двигаться, но может издавать характерный щелкающий звук.

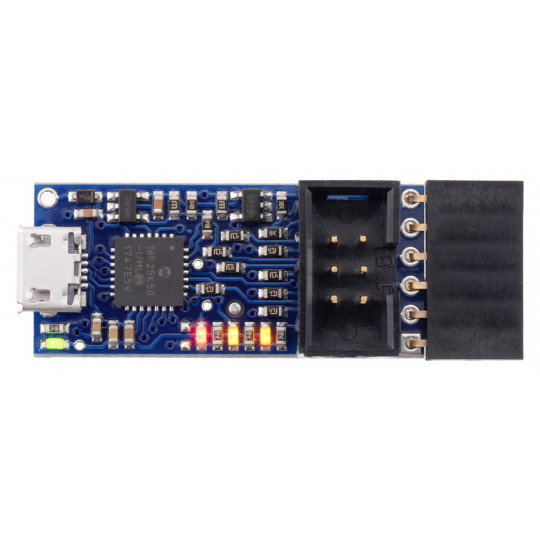

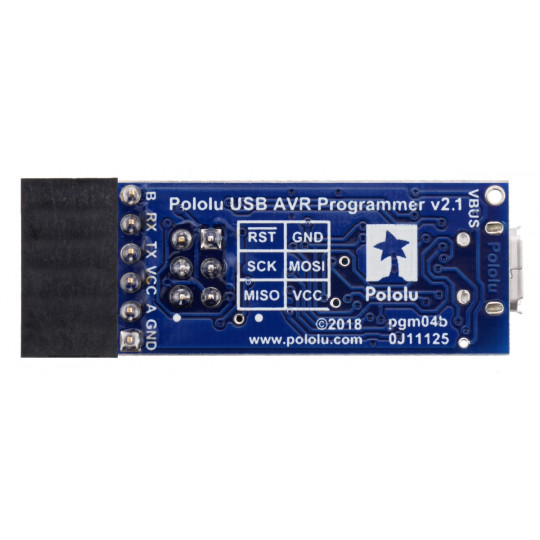

Расположение отдельных элементов модуля.
