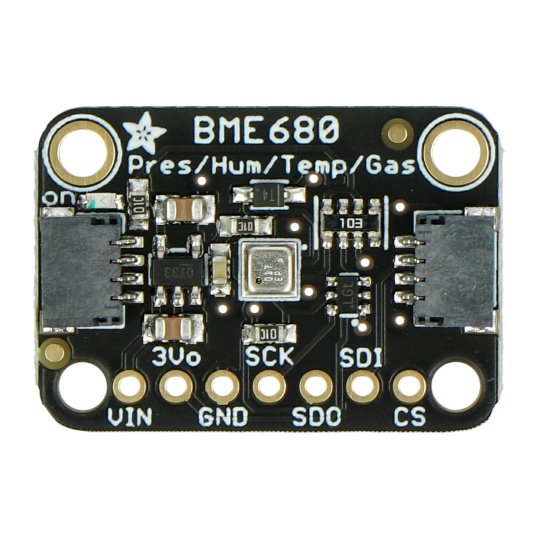

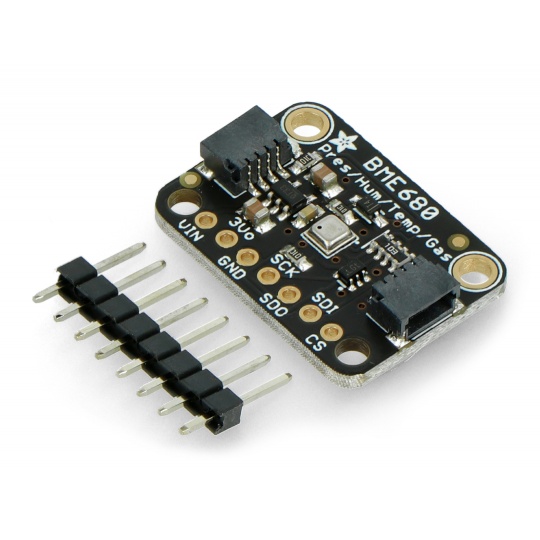

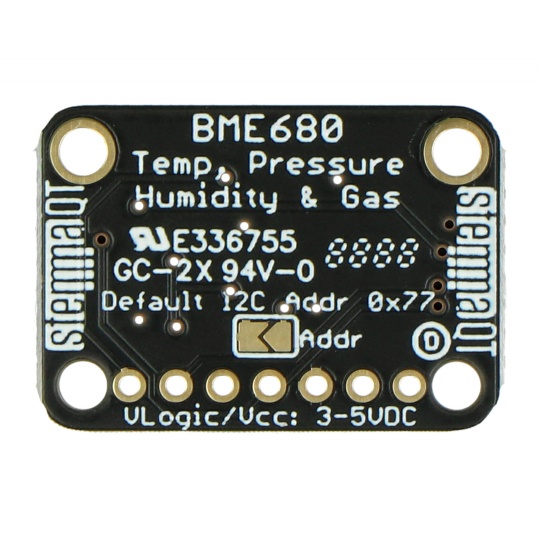

BME680 датчик температуры, влажности, давления и газа по протоколам I2C/SPI STEMMA QT/Qwiic Adafruit 3660
Код: 3098621793В наличии
2 678 ₴
Доставка
Подписка на доставку SmartБесплатно — в отделения Новой почты
Нова Пошта
Оплата и гарантии
Безопасная оплата картойБез переплат
Prom гарантирует безопасность
Вернем деньги при отказе от посылки
Оплатить частямиБез переплат*, от 446 ₴/мес.
Наложенный платежНова Пошта
Оплата на счетIBAN UA133220010000026004340046026
Характеристики и описание
| Интерфейс | SPI / I2C |
|---|---|
| Модуль - Температура до | 85 °C |
| Модуль - Температура из | -40 °C |
| Модуль - Точность измерения температуры | +/- 1 °C |
| Модуль - сервис | модуль |
| Вес упаковки | 0,003 кг |
| Высота упаковки | 0,3 см |
| глубина упаковки | 10 см |
| Ширина упаковки | 10 см |
Модуль сДатчик BME680Прибор от Bosch включает функции измерения температуры, влажности, давления и газов. Он может измерять влажность от 10% до 90% относительной влажности, давление от 300 гПа до 1100 гПа, температуру от -40°C до 85°C и газы от 0 до 500 IAQ. Связь осуществляется через интерфейсы I2C или SPI. Подробная информация о методах измерения приведена в документации.
Датчик BME680 содержит небольшой МОК-датчик. Нагретый оксид металла изменяет сопротивление в зависимости от летучих органических соединений (ЛОС), содержащихся в воздухе, что позволяет ему обнаруживать газы и спирты, такие как этанол, спирт и угарный газ. Он также может использоваться для измерения чистоты воздуха.
Этот датчик, как и все датчики летучих органических соединений/газов, нестабилен. Для получения точных измерений его необходимо калибровать с использованием известных источников. |
Выводы
Модуль питается от напряжения 3,3–5 В и взаимодействует через интерфейсы SPI или I2C. Совместим с Raspberry Pi и Arduino. Для подключения датчика к основному модулю также можно использовать разъемы STEMMA QT / Qwiic. Подробная информация доступна в документации производителя.
| Приколоть | Описание |
|---|---|
| Вин | Диапазон напряжения питания модуля составляет от 3 В до 5 В. |
| НД | Масса системы. |
| 3Vo | Выходное напряжение стабилизатора 3,3 В с выходным током 100 мА. |
| СКЛ | Тактовая линия шины I2C (TWI) / SPI |
| СКК | Тактовая линия шины I2C (TWI) / SPI (MOSI) |
| СДО | Линия вывода данных (SDO / MISO) |
| КС | Выбор между I2C и SPI. Если контакт не подключен или подключен к высокому уровню, выбирается связь по I2C, если подключен к низкому уровню — связь по SPI. |
| СДИ | Линия ввода данных (SDI / MOSI). |
| СКК | Тактовая линия шины I2C. |
| СДИ | Линия передачи данных шины I2C. |
Продукт, совместимый с Arduino Библиотеку и схему подключения Arduino можно найти по адресу . |
- Напряжение питания: от 3,3 В до 5 В
- Интерфейс связи: I2C / SPI
- Разъемы: STEMMA QT / Qwiic
- Точность измерений:
- влажность: ± 3%
- давление: ± 1 гПа
- температуры: ± 1,0 °С
- Диапазон измерения:
- газ: от 0 до 500 IAQ
- влажность: от 10% до 90% относительной влажности
- давление: от 300 гПа до 1100 гПа
- температура: от -40°С до 85°С
- Размеры: 16 х 11 х 2,8 мм.
- Вес: 3 г
Многофункциональный датчик BME680 был разработан специально для приложений, основанных на искусственном интеллекте. BME680 от Adafruit 3660 содержит датчики для измерения давления, температуры, влажности и газа I2C/SPI. Датчик отличается высокой точностью измерения и линейностью отображения. Все это помещено в прочный металлический корпус размерами 3,0 х 3,0 х 0,9 мм. Конструкция датчика была разработана с учетом требований применения в портативных устройствах, где малые размеры и низкое энергопотребление являются приоритетными параметрами.
Функция газового сканераДатчик также оснащен функцией сканирования газа. В стандартной конфигурации датчик обнаруживает летучие соединения серы, интерпретируя их как увеличение концентрации батареи в воздухе. Сканирование газа также можно настроить на селективность, скорость передачи данных и режим энергопотребления. Это решение может использоваться в приложениях искусственного интеллекта и Интернета вещей. Многофункциональный датчик совместим с Raspberry Pi.
