Рубильник РПЦ-6

Рубильник РПЦ-6

Рубильники с предохранителями серии РПЦ-6 630А на общей плите предназначены для защиты и нечастых коммутаций электрических цепей переменного тока частотой 50 Гц  напряжением 380В и устанавливаются в ВРУ жилых, общественных и промышленных зданий, шкафах и пунктах распределительных, трансформаторных подстанциях. Коммутационные контакты переключателей установлены на керамических изоляторах серии А- 632.

Рубильники классифицируются по номинальному току предохранителей – от 315 до 630 А. Привод — смещенный центральный.

Особенности конструкции

• Основными частями рубильников РПЦ-6 являются ножи, контактные и совмещенные стойки, контакты основания, смонтированные на общей плите. Рубильники РПЦ-6 имеют по одному ряду совмещенных и контактных стоек. Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на совмещенных – сферическими шайбами.
• У аппаратов контактные ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках с задней стороны панели. Этот вал приводится во вращение центральной смещенной вперед рукояткой.
• Контактные зажимы аппаратов обеспечивают присоединение к ним не менее двух медных или алюминиевых проводников.
• Все резьбовые соединения аппаратов предохранены от самоотвинчивания.
• Включенное и отключенное положение аппарата устанавливается положением рукоятки привода.
• Аппараты не допускают самопроизвольные включения или отключения.
• Исполнение открытое.

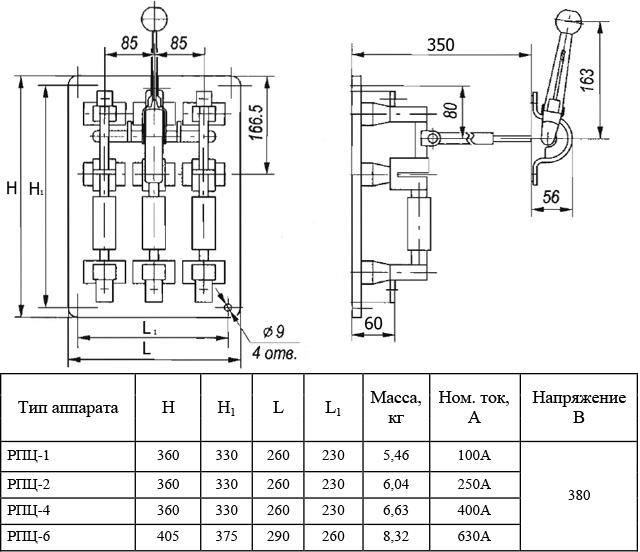

Габаритные размеры
