Модуль HART Host HT5700H с выходом последовательного порта TTL

Модуль хоста HART HT5700H с выходом последовательного порта TTL для модема Hart для оценки схемы с модемом протокола Hart HT5700H с выходом последовательного порта TTL, для отладки модема USB HART, с поддержкой протокола HART 375/475, поддержка Windows XP/7/8/10.

Основные характеристики:

1. Красный индикатор питания PWR

2. Синий светодиодный индикатор R/T будет мигать во время работы.

3. Выход смещения, стабильный сигнал, может эффективно удалять фоновый шум

4. Электромагнитная изоляция 1:1

5. Высококачественный TVS, противоударный, с защитой от перенапряжения

6. Возможность прямого подключения чипов USB-UART или RS232-UART, подходит для создания модема Hart.

7. Подходит для управления процессом функции HART

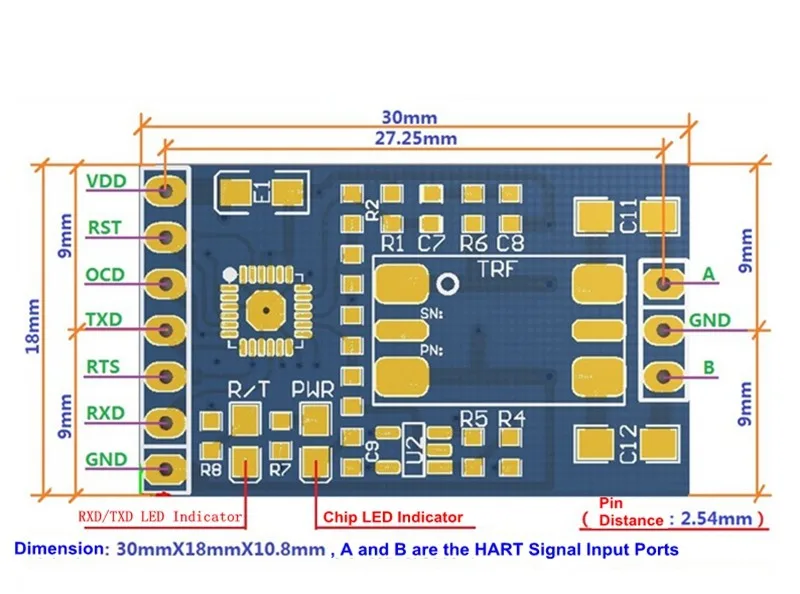

Инструкция по установке штифта:

1. A и B: Нет разницы между анодом и катодом, подключайте напрямую к нагрузочному резистору. Или обратитесь к инструкции других счетчиков.

2. GND: Земля

3. VDD: вход постоянного тока 2 В ~ 5,5 В

4. RXD: Модулированный выход, порт TTL, подключение к микроконтроллеру или выводу RXD

5. TXD: демодуляция входного сигнала, порт TTL, подключение к микроконтроллеру или выводу TXD

6. RTS: высокий уровень для режима демодуляции, низкий уровень для режима модуляции, порт TTL

7. OCD: Обнаружение несущей сигнала, OCD=1 означает, что входной сигнал > 120 мВ, OCD=0 означает, что входной сигнал < 80 мВ.

8. RST: Остаточный контакт, обычно подключается к питанию.
