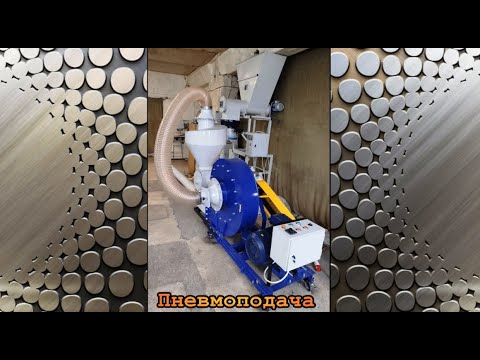

Пневмопогрузчик, пневмоподача.

Пневматический транспортер «ПТ - 6У» предназначен для горизонтальной и вертикальной транспортировки, разгрузки и перемещения зерновых культур, а также вентиляции зерна во время складирования пшеницы, ржи, тритикале, риса, овса, ячменя и кукурузы и других видов сырья. Зачастую применяются для транспортировки гранул с биением продукта до 30 % (с загрузкой через лоток). Транспортировка зерна возможна на высоту до 10 метров и в длину до 60 метров. Внимание: запрещено транспортировать данной установкой  зернобобовые культуры. Агрегат обеспечивает механизацию транспортных и погрузо-разгрузочных операций по любой технологической схеме и практически в любом необходимом месте.

Пневматические всасывающе-нагнетательные транспортеры «ПТ - 6У» производительностью до 6 тонн/час и потребляемой мощностью 12кВт, идут без циклона (для перегрузки опила, щепы, стружки, лузги, зерна для дальнейшего дробления) или с универсальным циклоном (для бережного пневмо транспортирования зерна, семечки, орехов и др. сыпучих продуктов.).

 Модификация пневмотранспортера  с универсальным циклоном позволяет транспортировать все зерновые. В том числе и такие культуры как подсолнечник, рапс, семена свеклы, а также отруби и опилки. Пневмопогрузчик представляет собой передвижную установку с быстромонтируемыми трубопроводами, применяется для обслуживания зернохранилищ и наземных складов, погрузки и разгрузки автотранспорта, работы в комплексе с перерабатывающим и сушильным оборудованием.

Принцип работы:

Зерно поглощается эжектором из бурта, бункера или прицепа автомобиля под действием разрежения, создаваемого вентилятором. По трубопроводу поступает в циклон, где осаждается и через шлюзовой затвор попадает в напорную магистраль.

Воздух из циклона поступает в вентилятор установки. Поток воздуха от вентилятора перемещает зерно по магистрали на необходимое расстояние и высоту. Циклон-успокоитель, установленный на конце магистрали, выгружает зерно.

Преимущества:

Ø  вентиляция зерна во время складирования,

Ø  мобильность – устройство легко передвигается вручную,

Ø  простота в эксплуатации.

Исполнение: на колесной тележке, легко передвигается вручную.

Схема работы нагнетательного пневматического транспортера очень проста. В исходной части установки стоит вентилятор, который гонит воздух в транспортирующую магистраль. Далее установлен засыпной ковш с дозатором. Зерно подают в эту загрузочную воронку. Оно просыпается в нагнетательный трубопровод, по которому перемещается вместе с потоком воздуха до места назначения. Там зерно высыпается через циклон-успокоитель, а избыточное давление сбрасывается в атмосферу.
