Панели ЩО-09

     Панели распределительных щитов ЩО-09  предназначены для комплектования распределительных устройств (подстанций) напряжением 380/220В переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания.

     Панели Щ0-09 представляют собой сборную конструкцию из листогнутых профилей с установленными в них коммутационно-защитными аппаратами и электроизмерительными приборами; имеют степень защиты с фасадной стороны IР20, а с остальных сторон IР00; предназначены для одностороннего обслуживания. Торцы щитов закрываются торцевыми панелями. Щит может комплектоваться шинными мостами (при двухрядной установке панелей).

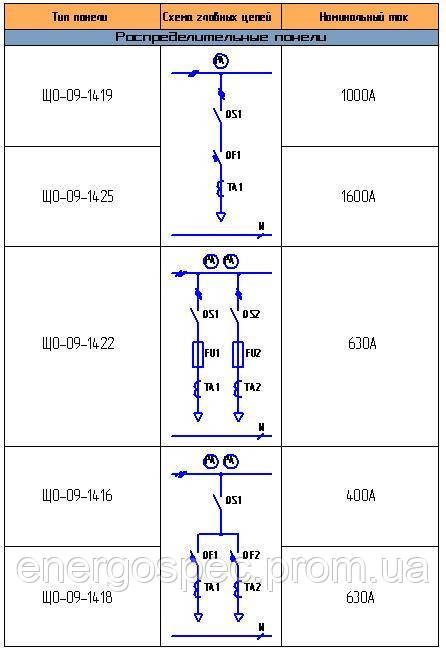

Схемы главных цепей

Габаритные размеры панелей
