DM556 Digital Stepper Motor Driver 2-фазный 5.6A | Контроллер шаговых двигателей NEMA17, NEMA23, NEMA34 Драйвер

🔧 DM556 Digital Stepper Motor Driver 2-фазный 5.6A | Контроллер для шаговых двигателей NEMA17, NEMA23, NEMA34

📝 Описание товара: 2.1. Назначение и общее описание:

DM556 Digital Stepper Motor Driver — это высокопроизводительный цифровой контроллер для 2-фазных шаговых двигателей, разработанный на базе DSP-процессора с передовым алгоритмом управления. Он обеспечивает точное и плавное управление шаговыми двигателями NEMA17, NEMA23, NEMA34, делая его идеальным решением для широкого спектра систем автоматизации, где важна высокая точность и стабильность движения.

2.2. Уникальные преимущества и особенности:

Данный драйвер отличается уникальными технологиями, такими как Anti-Resonance, которая обеспечивает оптимальный крутящий момент и устраняет нестабильность на средних скоростях. Функции самотестирования и автоматической конфигурации параметров позволяют драйверу оптимально адаптироваться к различным двигателям без ручной настройки, гарантируя меньший шум, ниже нагрева и чрезвычайно плавное движение относительно аналогичных решений на ринку.

2.3. Сферы применения:

DM556 идеально подходит для использования в ЧПУ-верстатах, лазерных гравировочных и режущих машинах, 3D-принтерах, автоматизированном оборудовании для сборки, высокоточных X-Y столовых, маркировочных машинах и других проектах, требующих точного позиционирование и контроль движения.

3. 🟢 Основные преимущества:

• ⚙️ Высокая производительность: Обеспечивает оптимальный крутящий момент и нулевую нестабильность на средних скоростях благодаря технологии Anti-Resonance.
• 🔇 Низкий Шум и Вибрация: Значительно уменьшает шум и нагрева двигателя, обеспечивая чрезвычайно плавное движение даже на низких скоростях.
• 🎯 Точное Управление: Программируемые микрошаговые разделения от полного шага до 102 400 шагов/оберт для чрезвычайно высокой точности позиционирования.
• ⚡ Защита и Надежность: Встроенные функции защиты от перенапряжения, перегрузки по току и ошибок фаз обеспечивают безопасную и долговечную работу.
• 🔌 Универсальность Подключения: Поддерживает режимы PUL / DIR и CW / CCW, а также оптически изолированные входы, совместимые с TTL.

4. 🟠 Характеристики: 5. 🟡 Основные атрибуты:

• Тип: Встроенный цифровой 2-фазный драйвер шагового двигателя на базе DSP-процессора с функцией автонастройки.
• Совместимость: Разработан для работы с гибридными 2-фазными шаговыми двигателями с размером фланца от 42 мм до 86 мм, включая модели NEMA17, NEMA23, NEMA24 и NEMA34.
• Функциональные особенности: Включает технологию Anti-Resonance для сглаживания движения и оптимизации крутящего момента, функцию самотестирования и автоматической настройки параметров для быстрой и эффективной работы с различными двигателями. Поддерживает программируемые микрошаговые разделения и автоматическое снижение тока в режиме ожидания для уменьшения нагрева двигателя.
• Дополнительные возможности: Имеет оптически изолированные входы для защиты контроллера, поддерживает режимы управления PUL/DIR и CW/CCW, а также обладает защитой от перенапряжения, перегрузки по току и ошибок подключения фаз двигателя. Компактный размер обеспечивает легкую интеграцию в системы.

6. 📦 Комплектация:

• Цифровой драйвер шагового двигателя DM556 - 1 шт

7. ℹ️ Дополнительная информация:

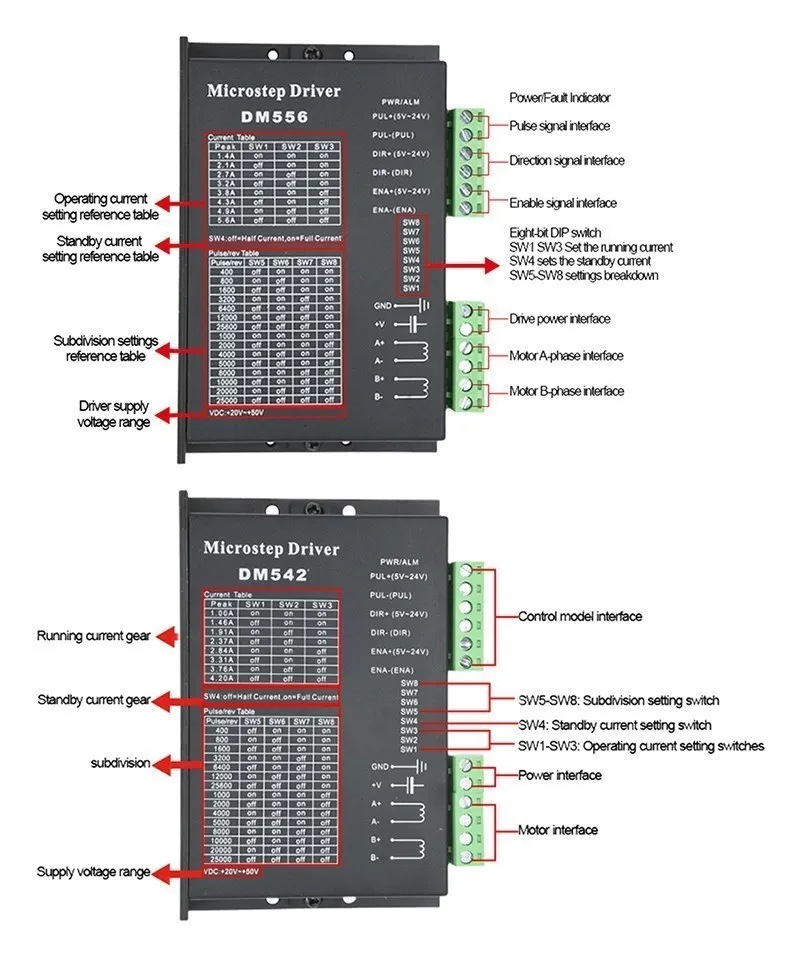

Драйвер DM556 оснащен гибкими настройками с помощью DIP-переключателей для выбора микрошагового разделения и исходного тока, что позволяет точно адаптировать его к потребностям вашего проекта. Рекомендуется использовать стабильный источник питания в диапазоне 20-50V DC (желательно не выше 45V DC через эффект "обратной ЭРС" двигателя) и обеспечить должное охлаждение при работе с высокими токами. Входы управления являются оптически изолированными, что повышает их устойчивость к электрическим помехам.

8. ✅ Области применения и целевая аудитория:

DM556 является идеальным решением для широкого круга инженерных и хобби-проектов. Он незаменим в создании и модернизации:

• ЧПУ-оборудование: Фрезерные, токарные, гравирующие станки.
• Лазерные системы: Резаки и маркеры.
• 3D печать: Высокоточные 3D-принтеры.
• Робототехника: Роботизированные руки, автоматические наборные линии.
• Измерительное оборудование: Точные X-Y столы, системы позиционирования.
• Пакетное оборудование: Этикерочные и упаковочные машины. Целевая аудитория включает в себя инженеров-разработчиков, радиолюбителей, энтузиастов DIY (сделай сам), студентов технических специальностей, а также производителей оборудования для автоматизации.

9. 🔍 Популярные вопросы (FAQ):

• Можно ли использовать DM556 с двигателями NEMA34? 🔹 Ответ: Да, DM556 совместим с 2-фазными шаговыми двигателями NEMA17, NEMA23, NEMA24 и NEMA34, что делает его универсальным решением.
• Какое максимальное напряжение питания для DM556? 🔹 Ответ: Максимальное напряжение питания составляет 50V DC, но для оптимальной работы и предотвращения воздействия обратной ЕРС рекомендуется не превышать 45V DC.
• Как настроить микрошаговое разделение на драйвере DM556? 🔹 Ответ: Микрошаговое разделение настраивается с помощью DIP-переключателей расположенных на корпусе драйвера с возможностью выбора до 102 400 шагов/об.
• Имеет ли DM556 защиту от перегрузки? 🔹 Ответ: Да, драйвер оснащен встроенными функциями защиты от перенапряжения, перегрузки по току и ошибок фаз двигателя.
• Можно ли использовать этот драйвер для 4-проводных, 6-проводных или 8-проводных двигателей? 🔹 Ответ: Да, DM556 подходит для 2-фазных гибридных шаговых двигателей с 4, 6 или 8 выводами, которые имеют фазный ток меньше 5.6А.

10. ✅ Советы по установке и эксплуатации:

Для корректной и безопасной работы DM556 рекомендуется:

• Использовать качественный стабилизированный блок питания с соответствующим напряжением и запасом по току.
• Обеспечить должное охлаждение драйвера, особенно при длительной работе на высоких токах (естественное или принудительное).
• Избегать прямого воздействия влаги, пыли и агрессивных газов на устройство.
• Проверять правильность подключения всех проводов перед подачей питания во избежание повреждения.

11. 🔵 Пользовательские отзывы:

💬 "Купил DM556 для своего нового ЧПУ-проекта, и он превзошел все ожидания! Очень плавный ход двигателей NEMA23, а минимальный шум позволяет работать комфортно. Настройка просты и понятны." 💬 "Этот цифровой драйвер DM556 является идеальным решением для своего 3D-принтера. Точность позиционирования на высоте, и никаких вибраций. Функция автонастройки сэкономила кучу времени!"

12. 🛒 В завершении:

Не медлите, приобретите цифровой драйвер шагового двигателя DM556 уже сегодня и выведите ваши проекты автоматизации на новый уровень благодаря его высокой производительности, точности и надежности!

!

---
