Паяльник Sequre SQ-001 65Вт 24В (TS-100) з жалом TS-B2

Артикул: ART-13862

Портативний-програмований паяльник Sequre SQ-001 з регулюванням температури та змінним жалом. Тип застосовуваних жал - TS100. Максимальна вихідна потужність паяльника складає 65 Вт. Цієї потужності цілком достатньо для паяння масивних радіо компонентів. Температурний діапазон становить від 100 до 400 °С. Після повного нагріву паяльного жала до заданої температури, нагрівання відключається і лише її підтримує шляхом короткочасного включення нагріву. Живлення за напругою може становити від 12 до 24В при силі струму від 1.4А до 3.0А. Роз'єм живлення DC5.5х2.5мм. В якості джерела живлення можна використовувати стаціонарний блок живлення або літієву батарею.

Увага: У зв'язку з дефіцитом мікросхем на світовому ринку цей паяльник випускається у двох версіях. У першій версії встановлений мікроконтролер STM32, а у другій його заміник CKS32. У зв'язку з цим друга версія не підтримує конфігурацію файлу config.txt. Налаштування паяльника здійснюється через меню, а для калібрування температури потрібен вимірювач температури. Також немає підтримки ironOS від Ralim. Якщо паяльник другої версії прошити на дану прошивку, то в результаті вийде цеглина!

Над роз'ємом живлення встановлено порт micro-USB. Паяльник має вбудований акселерометр, який автоматично переводить паяльник у режим очікування або роботи. При підключенні паяльника до комп'ютера операційна система автоматично встановить потрібний драйвер, після чого паяльник визначиться, як звичайний flash накопичувач місткістю 8 Кб. На накопичувачі розташовується файл CONFIG.TXT, в якому знаходяться параметри паяльника.

Дефолтні параметри файла CONFIG.TXT:

• T_Standby=200 #(100~400) — температура режиму очікування
• T_Work=300 #(100~400) — температура робочого режиму
• Wait_Time=180 #(60~9999) — час в секундах до переходу з робочого режиму в режим очікування
• Idle_Time=360 #(300~9999) — час в секундах до переходу з робочого режиму в режим простою з повним охолодженням жала
• T_Step=10 #(5~25) — установка кроку збільшення температури при ручній установці
• Turn_Off_v=10 #(9~12) — напруга живлення при якому паяльник автоматично переходить в режим очікування
• TempShowFlag=0 #(0,1) — одиниці відображення температури (0- С, 1- F)
• ZeroP_Ad=280 #ReadOnly — параметр температурного калібрування паяльника, не підлягає редагуванню.

Потужність паяльника і швидкість нагріву жала залежить від характеристик блоку живлення:

• 12 В 1.4 А (17 Вт) - 40 сек.
• 16 В 1.9 А (30 Вт) - 20 сек.
• 19 В 2.1 А (40 Вт) - 15 сек.
• 24 В 2.7А (65 Вт) - 11 сек.

Блок живлення в комплект не входить!

Характеристики:

• Версія прошивки: 2.11
• Максимальна вихідна потужність: 65 Вт
• Похибка температури: ±2 °С
• Діапазон робочої температури: 100-400 °С
• Живлення: DC 12В - 24В, 1.4А - 3А
• Колір ручки: чорний
• Вага: 30 г

Комплектація:

• Паяльник Sequre SQ-001
• Паяльне жало TS-B2
• Кабель XT60/5.5мм-2.5мм
• Підставка під паяльник
• Шестигранник
• Інструкція

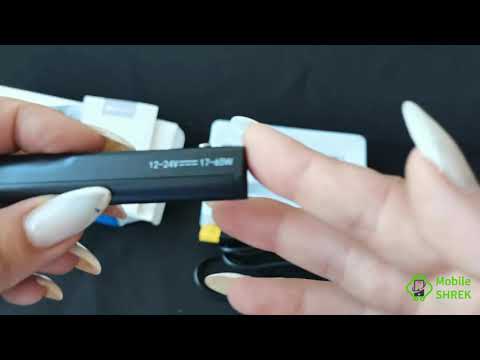

Відеоогляд на паяльник:
