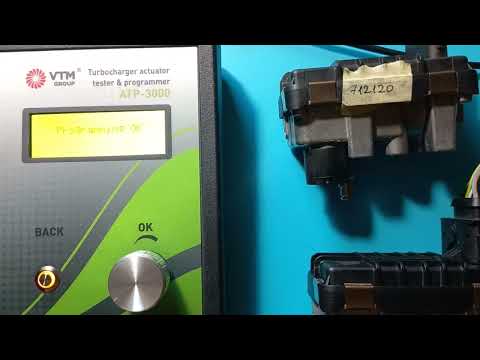

ПРИБОР-ТЕСТЕР-ПРОГРАММАТОР ЭЛЕКТРОННЫХ АКТУАТОРОВ АТР-3000 - ДЛЯ ПРОВЕРКИ И ПРОГРАММИРОВАНИЯ АКТУАТОРОВ ТУРБИН

Новая разработка от компании VTM GROUP - прибор-тестер-программатор модели АТР-3000.

Модель АТР-3000 имеет все функции, известного и отлично зарекомендовавшего себя на сервисах, прибора-тестера модели АТР-1000 с добавлением возможностей программирования электронных актуаторов.

Прибор-тестер-программатор модели АТР-3000 предназначен для диагностики и программирования исполнительных механизмов (электрических клапанов, двигателей постоянного тока) турбокомпрессоров VNT, а также соленоидов регулирования наддува, который используется в пневматических системах. Прибор-тестер-программатор позволяет производить проверку датчиков положения электронных и пневматических приводов и имеет функцию проверки двигателя постоянного тока на напряжение 12 V.

Прибор-тестер-программатор АТР-3000 может успешно использоваться в сервисах по ремонту турбокомпрессоров, а также в автосервисах для определения причины неправильного функционирования турбокомпрессора.

Функции АТР-3000:

• Проверка электронных актуаторов турбокомпрессоров
• HELLA REA:
  • Программирование актуаторов
  • Сохранение файла прошивки актуатора в памяти прибора (до 99 шт.)
  • Сохранение файлов прошивок актуатора на ПК (без ограничений)
  • Загрузка прошивки с ПК в актуатор с помощью прибора
  • Возможность копирования настроек между актуаторами
• Программирование (адаптация) электронных актуаторов SIEMENS ●New
• Проверка двигателей постоянного тока 12 V до 2 А
• Проверка соленоида наддува, используемые в пневматических системах
• Проверка датчиков положения электронных и пневматических приводов по протоколу:
• PWM, SENT ●New
• ADC

Вспомогательные функции АТР-3000:

• Защита прибора по току 2 А в течении 3 с
• Автоматическое определение полярности двигателя постоянного тока внутри актуатора ●New
• Подсказка соответствия цветовой маркировки кабеля выбранному типу актуатора ●New
• Отображение показаний датчиков положения в процентном соотношении. ●New
• Вывод дополнительных параметров программируемых актуаторов HELLA REA ●New
• Номер прошивки
• Величина запрограммированных углов
• Программирование углов актуаторов HELLA REA ●New

●New – функции, которые отсутствуют в приборах других производитетей!



Типы актуаторов поддерживаемых прибором-тестером АТР-3000:

HELLA	MITSUBISHI	SONCEBOZ	DENSO
6NW 008 091 6NW 008 412 6NW 009 206 6NW 009 228 6NW 009 420 6NW 009 483 6NW 009 543 6NW 009 550 6NW 009 660 6NW 010 099-01 6NW 010 099-02 6NW 010 099-03 6NW 010 099-05 6NW 010 099-07 6NW 010 099-08 6NW 010 099-21 ●New 6NW 010 430-00 6NW 010 430-01 6NW 010 430-03 6NW 010 430-04 6NW 010 430-12 6NW 010 430-16 ●New1 6NW 010 430-22 ●New 6NW 010 430-27 6NW 010 430-35 6NW 010 430-37 6NW 010 430-44 6NW 010 430-47 ●New1 6NW 010 430-56 6NW 010 430-57 6NW 011 132-09 ●New 6NW 011 132-62 ●New1 6NW 011.934-02 6NW 934.803-05 6NW 012.619-20	49335-002xx 49335-004xx 49135-056xx 49135-057xx 49135-058xx 49477-01012 49477-01104 49477-01202 49477-01203 49477-01204 49490-93501	5304 9xx 0065 5304 9xx 0069 5304 9xx 0073 5304 9xx 0115 5439 9xx 0061 5439 9xx 0062 5439 9xx 0063 5439 9xx 0064 5439 9xx 0110 5439 9xx 0111 5439 9xx 0112 5439 9xx 0113 5900 110 7019 ●New	780709-xxxx 780708-xxxx 17201-30100 17201-30101 17201-30110 17201-30160 17201-301xx
MAHLE	SIEMENS	HITACHI	OTHER (другие)
Все	Все	5304 970 0062 5304 988 0062	Torque Motor  ●New 5900 110 7349 ●New 5900 110 7304 ●New BorgWarner 5900 110 7382 ●New 5900 110 7267 ●New Honeywell 835556-0062    ●New 842232-0039    ●New Другие K6T55273         ●New K6T60572         ●New И схожие по принципу действия.

1, 2 с использованием дополнительного кабеля-преобразователя

Питание прибора-тестера-программатора АТР-3000:

• штатный блок питания AC/DC 12 V, 4 A
• переносной источник питания (power bank) VTM_POWER⁽¹⁾  ●New
• кабель для подключения к штатной розетке автомобиля VTM_CONNECT⁽¹⁾   ●New

(1) В базовый комплект поставки не входит. При необходимости можно приобрести дополнительно.

Комуникационные протоколы:

• PWM
• CAN
• ADC
• SENT  ●New
• USB Управление приводами через ПК⁽²⁾  ●New

Комплект поставки:

• Электронный блок АТР-3000 - 1 шт.
• Набор кабелей для диагностики приводов - 12 шт.
• Набор кабелей для диагностики датчиков положения - 6 шт.
• Набор кабелей дополнительный (специальный) - 14 шт.
• Блок питания AC/DC 12 V, 4 A  - 1 шт.
• Кабель USB  - 1 шт.
• Инструкция по эксплуатации - 1 шт.

Прибор-тестер-программатор поставляется в фирменом кейсе со всем необходимым.

Также прибор-тестер работает совместно с ПО стенда для настройки геометрии турбин модели ГЕОМЕТ-2000 и GEO-BOOST-7000 производства компании VTM GROUP, г. Одесса, Украина.
