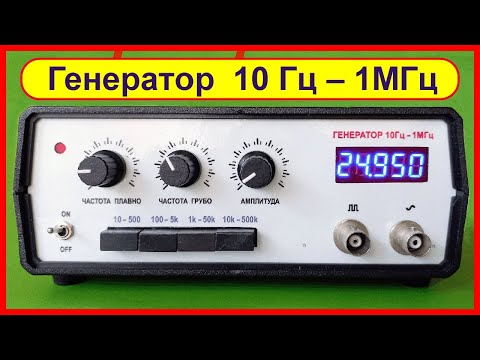

Генератор НЧ предназначен для формирования синусоидального сигнала с плавной регулировкой частоты и амплитуды и прямоугольного (меандр) с амплитудой 6В. Генератор разбит на 5 поддиапазонов. На передней панели прибора находятся: кнопочный переключатель поддиапазонов; 2 регулятора частоты «грубо», «плавно» и регулятора «амплитуда».

Кроме этого в приборе предусмотрен частотомер для индикации текущего значения частоты.

Прибор имеет 2 выходных разъема под меандр и синус.

                                       Технические характеристики:

Диапазон частот: 10 Гц – 1МГц

5 поддиапазонов: 10 Гц – 500 Гц; 100 Гц – 5 кГц; 1кГц – 50 кГц; 10кГц – 500 кГц; 100 кГц – 1МГц

Стабильность частоты: 2 х 10 ^-4

Точность измерения частоты: 10 ^-5

Амплитуда выходного сигнала: меандр 6,0 В

                                                     синус регулируемый 0,1 – 2,0 В

Напряжение питания : 110 – 220В АС

Потребляемая мощность: 10 Вт

Диапазон рабочих температур: -10 – +40 С

Влажность: от 10 до 80% (без конденсации)

Габаритные размеры: 180 х 170 х 70 мм

Примечание1: поддиапазон 100 кГц – 1 МГц включается при всех отжатых кнопках.

Примечание2: выход на сбалансированный температурный режим 1 мин.



Также вашему вниманию предлагаем небольшой видео обзор прибора.
