Пневмовентиль ВВ-34

Код: вв
Недоступен
от 100 ₴
Пневмовентиль ВВ-34 - фото 1 - id-p1933736259
  • Пневмовентиль ВВ-34 - фото 1 - id-p1933736259
  • Пневмовентиль ВВ-34 - фото 2 - id-p1933736259
  • Пневмовентиль ВВ-34 - фото 3 - id-p1933736259

Характеристики и описание

Электропневмовентиль ВВ-34

Электропневмовентиль ВВ-32(Ш), ВВ-34(Ш), ВВ-351, ВВ-352

Электропневмовентиль ВВ-34Ш

     Вентили электропневматические (пневмовентили) ВВ-34 12В 24В 75В 110В 380В УХЛ4 разработаны взамен устаревшей серии вентилей ВВ-32Ш и ВВ-34Ш на базе электромагнита (привода) ПЭ35 и используются для дистанционного (электрического) управления пневмоприводами.
     Катушка электропневмовентиля ВВ 351(352) - электромагнит ПЭ 35 изолируется в целях безопасности стеклонаполненным полиамидом. Металлические части вентиля, имеющие контакт с окружающей средой хорошо защищены от коррозии. Корпус вентиля электропневматического изготовлен из высококачественного алюминиевого сплава. Клапанная пара, входящая в конструкцию вентиля ВВ-352(351) изготовлена из легированной стали высокой твёрдости. При необходимости вентиль ВВ351(2) легко разбирается для очистки клапанов, загрязняющихся при работе в условиях загрязнённого сжатого воздуха.

Основные параметры ВВ-32, ВВ-34, ВВ-351 и ВВ-352
Параметр Значение
ВВ 351 ВВ 352
Тип нормально-закрытый нормально-открытый
Рабочий диапазон давлений, МПа 0,35...0,85
Номинальное давление, МПа 0,63
Ход клапана, мм 1,1÷1,3
Число включений в час не более 1200
Потребляемая мощность не более, Вт 35
Сечение прохода впускного/выпускного, мм 8 / 14 30 / 8
Масса, кг 0,7 0,8

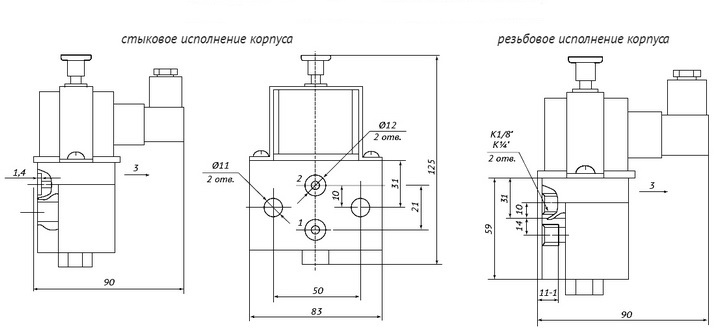

Габаритные и присоединительные размеры вентилей ВВ-32, ВВ-34, ВВ 351 и ВВ 352

Габаритные и присоединительные размеры вентилей ВВ-32, ВВ-34, ВВ 351 и ВВ 352

Таблица размеров электропневматических вентилей ВВ 351 и ВВ 352
Размеры, мм H A B C D F K M N S E
Вентиль ВВ-351 130 21 72 50 75 70 11 5 9 36 14
Вентиль ВВ-352 150 30 72 64 90 70 11 13 16,5 36 14

                  Примечание: габаритный размер В зависит от типа соединителя, устанавливаемого на пневмоэлектрический вентиль ВВ 351 ( ВВ-32(Ш) ), ВВ 352 ( ВВ-34(Ш) ), но в таблице этот размер указан только для соединителя типа CЭ, для определения данного размера для других типов соединителей см. рис. выше.

     Отметим ещё раз, что электропневматические вентили ВВ 351 и ВВ 352 поставляются на рынок промышленного оборудования взамен устаревших моделей ВВ-32 (или ВВ32) и ВВ-34 (или ВВ34).

Пневмовентиль ВВ-32Ш

Пневмовентиль ВВ-32Ш

   Основные параметры электропневмовентиля (вентиля электропневматического) ВВ 32Ш УХЛ4:
— номинальное давление на входе 0,63 МПа;
— число включений в час не более 1200;
— потребляемая мощность не более 35 Вт;
— ход клапана 1,3 мм;

— присоединение к электросети - через разъем;
— вес не более 1,5 кг.
Пневмовентиль ВВ-34Ш

Пневмовентиль ВВ-34Ш

   Основные параметры электропневмовентиля (вентиля электропневматического) ВВ 34Ш УХЛ4:
— номинальное давление на входе 0,63 МПа;
— число включений в час не более 1200;
— потребляемая мощность не более 35 Вт;
— ход клапана 1,3 мм;

— присоединение к электросети - через разъем;
— вес не более 2,5 кг.
Пневмовентиль ВВ-32

Пневмовентиль ВВ-32

   Основные параметры электропневмовентиля (вентиля электропневматического) ВВ 32 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— число включений в час не более 1200;
— потребляемая мощность не более 35 Вт;
— ход клапана 1,3 мм;

— присоединение к электросети - через клемы;
— вес не более 1 кг.
Пневмовентиль ВВ-34

Пневмовентиль ВВ-34

   Основные параметры электропневмовентиля (вентиля электропневматического) ВВ 34 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— число включений в час не более 1500;
— потребляемая мощность не более 45 Вт;
— ход клапана 1,5 мм;

— присоединение к электросети - через клемы;
— вес не более 2 кг.
Пневмовентиль ВВ-351

Пневмовентиль ВВ-351

   Основные параметры электропневмовентиля (вентиля электропневматического) ВВ 351 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— число включений в час не более 1230;
— потребляемая мощность не более 25 Вт;
— ход клапана 2,3 мм;

— присоединение к электросети - через клемы;
— вес не более 1,5 кг.
Пневмовентиль ВВ-352

Пневмовентиль ВВ-352

   Основные параметры электропневмовентиля (вентиля электропневматического) ВВ 352 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— число включений в час не более 1970;
— потребляемая мощность не более 36 Вт;
— ход клапана 1,9 мм;

— присоединение к электросети - через клемы;
— вес не более 3,4 кг.

     Пример условного обозначения вентиля пневмоэлектрического, рассчитанного на номинальное давление 1 МПа, с рабочим диапазоном давлений в пневмосистеме от 0,35 МПа до 0,85 МПа с числом включением в час не более 1200 раз и сечением прохода впускного 8 мм, выпускного 14 мм:
     Вентиль электропневматический ВВ-32.
