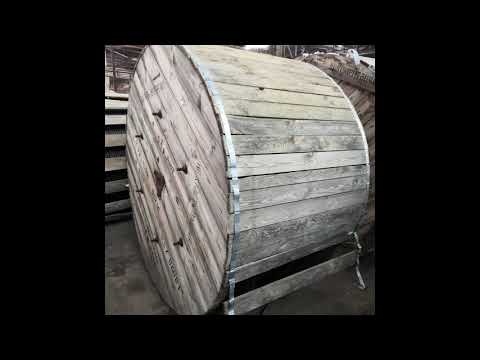

АПвЭгаПу 10 кВ 3х50 3х70 3х95 3х120 3х150 3х185 3х240

Кабели силовые с алюминиевыми СПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена на напряжение 10 кВ

Область применения

Для стационарной прокладки в земле (траншеях), на воздухе, в кабельных сооружениях и производственных помещениях при условии обеспечения требований противопожарной безопасности, в почвах с повышенной влажностью и сырых, частично затапливаемых помещениях, для прокладки на трассах сложной конфигурации.

Технические характеристики

Нормативная документация

ТУ 27.3-13638750-041:2014



Номинальное напряжение

10 кВ



Испытательное напряжение

21 кВ



Диапазон температур

Максимально допустима температура жили



• тривало, ° С +90



• в аварийном режиме, °С +130



• при коротком замыкании, °С +250



Диапазон рабочих температур, °С -60…+50



Радиус изгиба

Минимальный радиус изгиба при прокладке – 15D



1. ЦЕНТРАЛЬНОЕ ЗАПОЛНЕНИЕ – из электропроводящего материала.



2. ТОЧНОПРОВИДНАЯ ЖИЛАЯ алюминиевая многопроволочная, круглой формы, уплотненная.



3. ЭКРАН ПО ТРУМОПРОВОДНОМУ ЖИЛИ наложен экструзией из электропроводящей композиции на основе сшитого полиэтилена.



4. ИЗОЛЯЦИЯ из пероксидносшиваемого полиэтилена.



5. ЭКСТРУИРОВАННЫЙ ЭКРАН из электропроводящей композиции на основе сшитого полиэтилена.



6. ПОЛУПРОВОДНЫЙ ЭКРАН в виде обмотки из водоблокирующих электропроводящих синтетических лент по каждой жиле.



7. МЕДНЫЙ ЭКРАН ПО ЖИЛИ – в виде обмотки из медных лент толщиной 0,1 мм или медных проволок, скрепленных медной лентой толщиной не менее 0,1 мм.



8. Заполнение – экструдированное или выполненное в виде жгутов.



9. ГЕРМЕТИЗИРУЮЩИЙ АЛЮМОПОЛИМЕРНЫЙ СЛОЙ – из алюмополимерной ленты толщиной не менее 0,15 мм



10. Усиленная наружная оболочка из полиэтилена.







Число и номинальное сечение жил, мм2	Номинальное сечение экрана,* мм2	Наружный диаметр кабеля, мм	Номинальная толщина изоляции	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке	Допустимые токовые           нагрузки  *, А
						при прокладке на воздухе	при прокладке в земле
3х70	16	55	3,4	3150	825	201	202
3х70	25	55	3,4	3200	825	201	202
3х70	35	56	3,4	3320	840	201	202
3х70	50	57	3,4	3510	855	201	202
3х95	16	59	3,4	3690	885	245	242
3х95	25	59	3,4	3730	885	245	242
3х95	35	60	3,4	3820	900	245	242
3х95	50	60	3,4	4010	900	245	242
3х120	16	62	3,4	4100	930	282	275
3х120	25	62	3,4	4130	930	282	275
3х120	35	62	3,4	4220	930	282	275
3х120	50	63	3,4	4410	945	282	275
3х150	25	66	3,4	4670	990	320	307
3х150	35	66	3,4	4770	990	320	307
3х150	50	67	3,4	4970	1005	320	307
3x185	25	69	3,4	5240	1035	370	349
3x185	35	69	3,4	5340	1035	370	349
3x185	50	70	3,4	5530	1050	370	349
3x240	25	74	3,4	6170	1110	433	403
3x240	35	74	3,4	6280	1110	433	403
3x240	50	75	3,4	6470	1125	433	403
