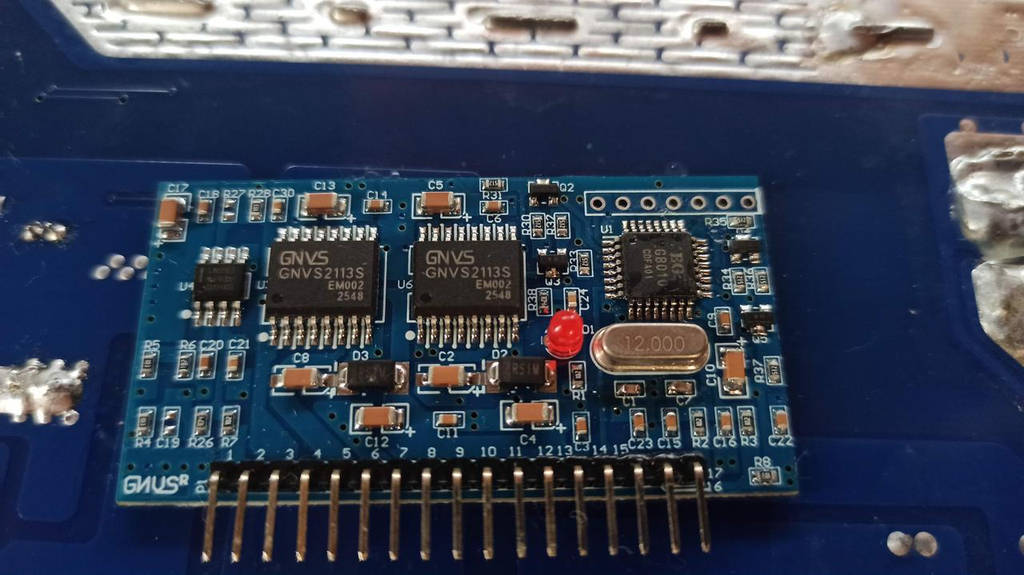

Модуль инвертора SPWM чистой синусоиды EGS002 (EG8010+GNVS2113S)

Цей модуль можна використовувати для складання інвертора потужністю 1-10 kW, частотного перетворювача для однофазного двигуна, для ремонту заводських пристроїв на базі цього модуля або модернізації перетворювачів з модифікованою синусоїдою.

Плата дозволить швидко і без особливих складнощів зібрати інвертор DC12V/AC220V з чистим синусом на виході.

Плата має на борту драйвери керування ключами IR2110 та контролер GNVS2113S.

УВАГА! Цей модуль є лише частиною компонентів, з яких складається повноцінний інвертор! У такому вигляді він не видає AC 220V. По суті — це драйвер для керування силовою частиною. Якщо ви вирішили зібрати свій власний інвертор, силову частину необхідно зібрати окремо залежно від призначення пристрою!

Основні особливості та технічні характеристики:

• Напруга живлення цифрової частини: DC 5V
• Напруга живлення драйверів: DC 12-20V
• Частота ШІМ (PWM): 23.4kHz
• Тактова частота контролера: 12MHz
• Можливість встановлення фіксованих значень частоти 50Hz та 60Hz
• Плавна зміна частоти, два режими 0-100Hz та 0-400Hz
• Установка dead time (мертвого часу) для MOSFET, 4 фіксованих значення 300nS; 500nS; 1.0uS; 1.5uS
• Плавний запуск (Soft-start) час 1S
• Зворотний зв'язок за напругою, струмом, температурою
• Захист від перевантажень за напругою та струмом
• Можливість підключення по послідовній шині, регулювання вихідної напруги, частоти та інших параметрів
