Пресс обжимной для производства РВД Profinstrument МК-4

Пресс обжимной для производства РВД Profinstrument МК-4

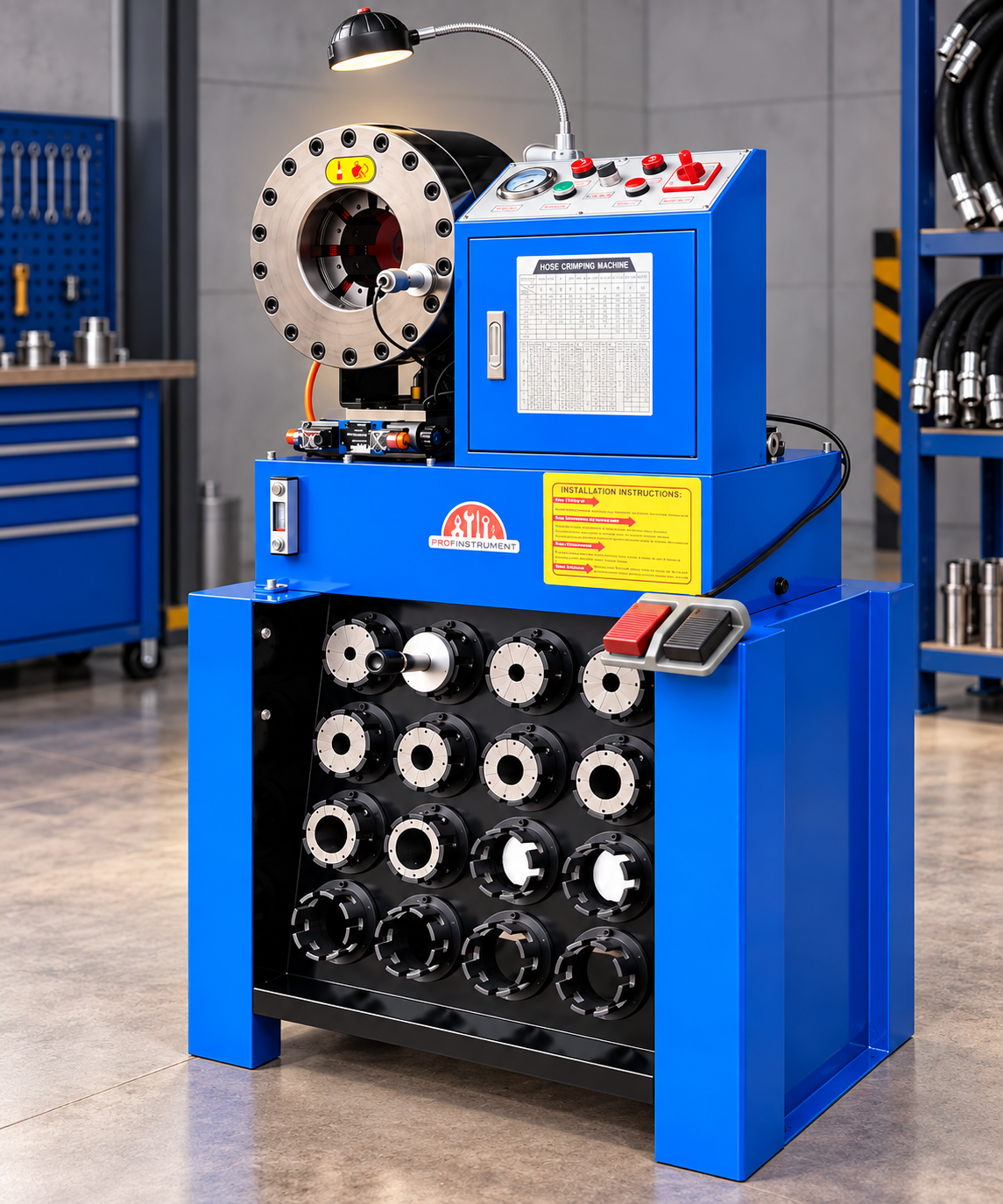

Profinstrument МК-4 – профессиональный гидравлический обжимной станок, предназначенный для изготовления и ремонта рукавов высокого давления (РВД) . Радиально-прессовая конструкция обеспечивает равномерное обжатие рукава и фитинга для формирования надежного соединения.

Благодаря гидравлическому приводу и комплекту сменных матриц станок позволяет работать с РВД разных типоразмеров. Предусмотрено электрическое ножное управление , упрощающее работу оператора, а система контроля давления позволяет контролировать процесс обжима.

Станок оснащен комплектом из 10 наборов обжимных матриц для работы с разными диаметрами рукавов. Матрицы удобно хранятся непосредственно на корпусе станка, что обеспечивает быстрый доступ к требуемой оснастке.

На корпусе установлен индикатор температуры , который позволяет визуально контролировать температурный режим рабочей жидкости во время эксплуатации.

Сменные обжимные матрицы

Profinstrument МК-4 оснащен комплектом сменных обжимных матриц, устанавливаемых в рабочий узел станка в зависимости от диаметра рукава и фитинга. Замена матриц позволяет быстро настроить станок под требуемый типоразмер РВД.

Матрицы обладают секционной конструкцией и надежно фиксируются в обжимном узле. Для удобства работы комплект матриц хранится непосредственно на корпусе станка, поэтому требуемый типоразмер всегда находится под рукой.

Для снятия и установки матриц предусмотрен специальный держатель с рукояткой . Он позволяет удобно захватывать матрицы и перемещать их между местом хранения и рабочим обжимным узлом, упрощая и ускоряя процесс замены оснастки.

Основные преимущества

• Профессиональное назначение – для изготовления и ремонта РВД.
• Гидравлический привод обеспечивает необходимое усилие для обжима.
• Широкий диапазон обжима – внутренний диаметр РВД 6–51 мм .
• Высокое номинальное давление системы - 31,5 МПа .
• Мощный двигатель 3 кВт обеспечивает работу гидравлической системы.
• Электрическая педаль управления позволяет оператору удобно управлять процессом обжима.
• Контроль давления – для контроля параметров гидравлической системы.
• 10 комплектов сменных матриц – для работы с разными типоразмерами РВД.
• Удобное хранение оснастки – матрицы размещаются непосредственно на корпусе.
• Автоматизированное управление – модель оснащена электронной системой управления.
• Возможность работы с разными типами РВД - в частности 1SN, 2SN, 4SP, 4SH и другими .

Сфера применения

Profinstrument МК-4 используется для профессионального изготовления, ремонта и обслуживания РВС и может применяться в различных отраслях, где используется гидравлическая техника.

Станок подходит для:

• мастерских по изготовлению и ремонту РВД ;
• сервисных центров гидравлического оборудования ;
• ремонтных и механических мастерских ;
• сельскохозяйственной техники - тракторов, комбайнов и другой техники;
• строительной техники - экскаваторов, погрузчиков и другой спецтехники;
• карьерной техники ;
• производственных предприятий , производящих и ремонтирующих гидравлические рукава;
• сервисных и ремонтных участков , где требуется регулярное изготовление РВД разных типоразмеров.

Также производитель отмечает возможность работы с промышленными рукавами, трубами, стальными канатами и стропами , но если мы описываем именно МК-4 как станок для РВД , я бы не выносила это в основную сферу применения, чтобы не создавать впечатления, что все эти операции являются его основным предназначением.

Характеристики станка РВД Profinstrument MK-4:

Параметр	Значение
Модель	CrimpMax-490T
Диаметры наборов кулачков (матрицы)	Ø 6; 8; 10; 13; 16; 19; 25; 32; 38; 51 мм
Количество комплектов кулачков	10 комплектов
Диапазон обжима (внутренний)	Ø 6 – Ø 51 мм (1/4″ – 2″)
Диапазон обжима (наружный, по муфте)	15–25; 18–28; 20–30; 23–33; 26–36; 29–39; 37–47; 46–56; 51–61; 63–73 мм
Общий внешний диапазон обжима	15 – 73 мм
Длина колодок матрицы	55; 75; 90 мм
Максимальное открытие	Ø + 34 мм
Максимальный размер шланга	2″, 4-слойный
Совместимые рукава высокого давления	1SN, 2SN, 4SP, 4SH и другие
Мощность двигателя	3 кВт
Стандартное напряжение	380 В
Номинальное давление в системе	31.5 МПа
Максимальное давление опрессовки	5300 кН
Сила запрессовки	490 тонн
Рабочая скорость	≤ 18 с
Производительность	120 шт/год
Время открытия (размыкание)	6 с
Время закрытия (смыкание)	10 с
Тип масла	Гидравлическое: 46, 32, ВМГЗ
Производительность насоса	19 л/мин
Тип насоса	Автоматический
Электронные концевые выключатели	Есть
Электронная система управления	Есть
Электрическая педаль	Есть
Емкость бака для масла	70 л
Уровень шума	75 дБ
Габариты (В×Ш)	1350 × 840 мм
Вес без масла	280 кг
Сертификация	CE, ISO9001

Комплектация:

Наименование	Количество
Обжимной станок Profinstrument МК-4	1 шт.
Комплект обжимных матриц	10 комплектов
Педаль (для ручного включения)	1 шт
Лампа с подсветкой	1 шт
Магнитная ручка для снятия кулачков	1 шт
Микрометр	1 шт
Ремкомплект	Набор
Лейка для смазки	1 шт.
Инструкция	В комплекте
Гарантия	12 мес
