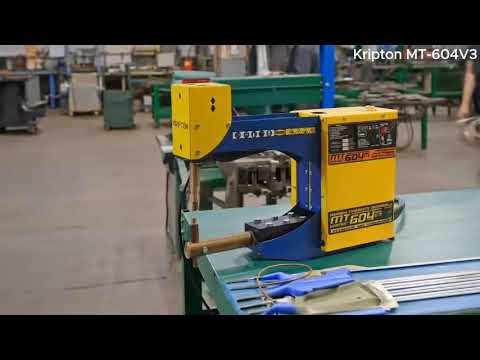

KRIPTON МТ-604 V3 МАШИНА ДЛЯ ТОЧЕЧНОЙ СВАРКИ Kripton

МАШИНЫ ДЛЯ ТОЧЕЧНОЙ КОНТАКТНОЙ СВАРКИ

Kripton МТ-604/380 (NEW V3.0)

(сварка точками листового до2+2,5мм и пруткового металла до 10+8мм)

Вылет электродов 300 мм
Пневматический привод Пресового типа
Мы постоянно работаем над улучшением и усовершенствованием моделей, название машины остается а версия модификации, устройство чи комплектации может изменяться, и фото на сайте могут незначительно отличаться.

НАЗНАЧЕНИЕ

Машина призначена
 -для формирования нахлёсточных неразъемных соединений
 -для работы в нормальных климатических условиях, а также в помещениях пригодных для использования электроустановок.

СОСТАВ И УСТРОЙСТВ

Сварочный аппарат представляет собой моноблок, состоящий из силовой части, блока.
управление и прижимного механизма объединены в одном корпусе.
При изготовлении аппарата применены высококачественные технологии и собственные разработки.
Для удобства потребителя в машину встроен блок программируемого управления параметрами.
Блок управления выполняет функцию коммутации для всех составляющих аппарата.

Для безопасности сварщика при работе в помещениях с повышенной влажностью
применена схема с низким напряжением и током управления.
А так же отсутствие на корпусе машины напряжения, то есть корпус аппарата не имеет
гальванической связи с электрическими цепями и обязательно заземлен.



Kripton МТ-604/380 (NEW V3.0)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (короткие)

Рабочее напряжение (В) 2х380
Номинальная мощность (кВт) 20
Номинальный первичный ток (А) 35
Номинальная ПВ/ПН% 25/15
Номинальный сварочный ток (А) 7500
Число ступеней регулировки (шт) плавно
Пределы регулирования напряжения (В) 0-5
Вылет электродов (мм) 300
Розчин консолей (мм) 220
Рабочий ход верхнего электрода (мм) 50
Усилие сжатия электродов (кН) 20
Давление воздуха (бар) до 10
Производительность (ж. свар. в час) 2
Толщина сварочной стали (мм) (лист/пров.) 0,2-2,5/6,0
Габаритные размеры (мм) 650*500*180
Маса (кг.) 55

Машина для контактной сварки Kripton МТ-604/380 (NEW V3.0)

Машина контактной сварки МТ604 изготавливается в стальном корпусе из стального листа сварным каркасом. В середине корпуса находится силовой трансформатор, тиристорный контактор и элементы управления. Машина оснащена пневматической системой и системой охлаждения. Управление сварочной машиной выполняет блок регулировки.

Пневматическая система состоит из блока подготовки воздуха, распределителя с электромагнитной катушкой и воздушного цилиндра. Пневматическая система машины контактной сварки предназначена для вертикального перемещения верхнего электрода и развития необходимого сварочного усилия. Система охлаждения машины осуществляет охлаждение внутренних частей по достижении критической температуры.

Машина оснащена площадками для крепления дополнительных компонентов, и возможности подвесной установки машины и дополнительно включает подставку для возможности установки машины на пол или на монтажный стол.

Жесткая обмотка силового трансформатора, объединенная с гибким соединением и собранная из многих неизолированных гибких проводников, которые вложены в специальный изолированный каркас силового трансформатора, а продолжение этой гибкой обмотки трансформатора направления подключены к выносам; силовые соединения в вторичном контуре силового трансформатора выполнены с круглым запатентованным соединением.

Электроды для точечной сварки, с возможностью установки электродов с жидкостным  охлаждением.

Конструктивная модель новейшей машины, дала возможность уменьшить массу, но не потерять жесткость конструкции, и сделать технологичный, уникальный и эстетичный вид изделия.

Инновационные решения позволили значительно улучшить характеристики, что в свою очередь позволило повысить мощность машины, и улучшить сварку различных материалов не увеличивая габариты и массу силового трансформатора.

Для повышения удобства и эффективности эксплуатации машины был разработан электронный блок управления машиной на основе микроконтроллера, с программным обеспечением, позволяющим точно, а самое главное удобно настраивать и дозировать энергию в каждый момент процесса сварки.

Устройство Kripton МТ604 работает следующим образом.

Оператор подает команду на блок управления с помощью электрической педали, блок управления дает команды наполняя механизмы, в результате чего, заготовка из металла зажимается между двумя электродами, установленными на переменных выносах, на которые подается ток из трансформатора, далее в точке сжатия металлов возникает расплавленное ядро, после чего ток выключается, ядро выстывает и формирует неразъемное соединение, затем верхний электрод поднимаетесь и заготовку можно убрать.

Данная модель машины имеет несколько вариантов размещения, а именно:

-Размещение на полу - На нижней части корпуса имеет площадь, к которой прикрепляетесь подставка, для установки машины на пол.(не поставляется в комплекте)

-Размещение на столе или на технологичной конструкции - На нижней части корпуса есть площадь, с помощью которой машина прикрепляетесь к этим конструкциям на четыре болта М10.

-Размещение подвесное – на верхней части корпуса есть подвес, к которому прикрепляетесь трос балансира на котором и подвешиваетесь машина.

Решение всех поставленных задач позволило получить новую уникальную модель машины контактной сварки, в производстве и дальнейшем использовании которой удалось сохранить естественно-энергетические ресурсы и получить новейшие потребительские и эксплуатационные свойства оборудование.

Мы постоянно работаем над улучшением и усовершенствованием моделей, название машины остается а версия модификации, устройство чи комплектации может изменяться, и фото на сайте могут незначительно отличаться.



Видео по ссылке

ВІДЕО МТ603 обзор
Приварка метизов к плоскому металлу Споттером
Приварка метизов к плоскому металлу МТ603
Сварка прутков Ф12+Ф8мм
Сварка прутков Ф12+Ф10мм
Сварка прутков Ф4+Ф4мм
Сварка прутков Ф4+Ф4мм в нахлест с выборкой
Сварка прутков Ф4+Ф4мм встык применяя зажимы
Сварка листового металла 0,8+0,8
Сварка кладочной сетки от наших покупателей

Если вы не нашли видео машины новых версий,  неботьтесь, мы еще их не сняли, мы приводим все свои знания и возможности для создания качественного оборудования, а на создание видео чаще нет времени.
Но возможности новых версий еще лучше чем на видео старых версий и если приобретете новую версию машины, у вас она будет работать  лучше и надежнее.
