Болт М16 DIN 610 призонный с короткой резьбовой цапфой
Код: 01-610-88-16В наличии
от 78.23 ₴
Заказ этого товара — от 25 шт.
Доставка
Нова Пошта
Оплата и гарантии
Оплата на счетIBAN UA763808050000000026004340292
Банковская карта
Характеристики и описание
Основные
| Производитель | Восток-Интер |
|---|---|
| Страна производитель | Польша |
| Высота головки | 10 мм |
| Гарантийный срок | 12 мес |
| Диаметр головки | 26.17 мм |
| Материал болта | Высокопрочная сталь |
| Метрическая резьба, М | 16 мм |
| Назначение болта | Машиностроительный |
| Наличие гайки | Нет |
| Размер под ключ | 24 мм |
| Состояние | Новое |
| Стандарт | DIN 610 |
| Тип резьбы | Неполная |
| Форма болта | С шестигранной головкой и цапфой |
| Шаг резьбы | 2 мм |
Пользовательские характеристики
| Вид защитного покрытия | Без покрытия (черный), Цинк (оцинкованный) |
|---|---|
| Вид крепежа | Болт |
| По длине резьбы | Частичная резьба |
| По длине стержня (в диапазоне) | 20-50 мм, 50-100 мм, 100-150 мм |
| По классу прочности | 8.8, 10.9 |
| По марке стали | 35, 45, 35Х, 40Х |
| По особенностям | Для высоконагруженных конструкций, Для гладких отверстий, Высокая прочность, С цапфой |
| По сплаву | Углеродистая сталь, Легированная сталь |
| По форме головки | Шестигранная |
| По шагу резьбы | Крупный шаг, Мелкий шаг |
| Стандарт крепежа | DIN 610 |
| Схожий стандарт (аналог) | DIN 609, DIN 7968, DIN 7999, ГОСТ 7817-80 |
| Тип упаковки | пакеты п/э, паллеты дерево, ящики г/к |
| Торговая марка | Восток-Интер ® |
Описание болт призонный М16 DIN 610 с короткой резьбовой цапфой

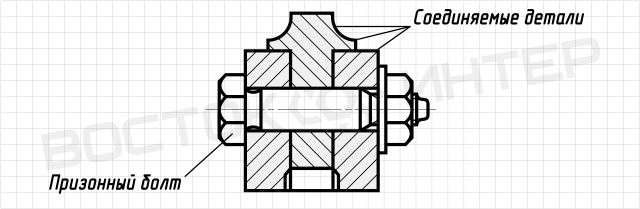

Болт DIN 610 (дин 610) номинальный диаметр резьбы 16 мм — призонный болт («призонный» – искаженное «прецизионный», т.е. высокоточный) с шестигранной головкой и короткой резьбовой цапфой, устанавливается без зазора в точно обработанные отверстия из-под развертки, причем именно тело болта воспринимает нагрузку в соединении, а резьбовая часть рассчитана только для крепления, удержания, и не воспринимает нагрузку на срез (см. ниже пример соединения на призонных болтах). Тяжелонагруженные соединения можно собрать целиком на призонных болтах. Призонный болт DIN 610 изготовлен из углеродистой или легированной стали марок 35, 45, 35Х, 40Х или их аналогов и поставляется в классах прочности 8.8 или 10.9. Для коррозионной защиты на призонные болты может быть нанесено цинковое покрытие.
Возможно вас также заинтересует производство болтов из различных марок стали и сплавов.
Уважаемые клиенты! Цены указаны с НДС. Пожалуйста, обратите внимание на предварительные условия и минимальную сумму заказа призонного болта с короткой резьбовой цапфой М16 DIN 610 [подробнее]
Вес и размеры болт призонный М16 DIN 610 с короткой резьбовой цапфой
Ниже приведены основные характеристики, размеры и вес призонных болтов М16 DIN 610 с короткой резьбовой цапфой.
Вы можете посмотреть описание и размеры болтов DIN 610, а также схожих стандартов DIN 609, DIN 7968, DIN 7999 и ГОСТ 7817-80 в полном тексте этих стандартов в формате pdf в разделе Спецификации или в Справочнике стандартов ГОСТ DIN.
Размеры
| DIN 610 | |
| номинальный диаметр резьбы, d | 16 |
| шаг резьбы, Р | 2 – крупный 1,5 – мелкий |
| диаметр гладкой части, ds | 17 |
| размер под ключ, S | 24 |
| высота головки, k | 10 |
| диаметр описанной окружности, e | 26,17 |
| длина, l | 38 – 150 |
| класс прочности | 8.8, 10.9 |
Вес
Не знаете как определить длину призонного шестигранного болта DIN 610 с короткой резьбовой цапфой?
| М16 | DIN 610 | |
| Длина болта, l | Длина резьбы, b | Вес 1 шт, кг |
| Таблица составлена компанией Восток-Интер | ||
| 38 | 19 | 0,101 |
| 40 | 19 | 0,104 |
| 42 | 19 | 0,107 |
| 45 | 19 | 0,112 |
| 48 | 19 | 0,118 |
| 50 | 19 | 0,121 |
| 55 | 21 | 0,130 |
| 60 | 21 | 0,139 |
| 65 | 21 | 0,148 |
| 70 | 21 | 0,157 |
| 75 | 21 | 0,166 |
| 80 | 21 | 0,178 |
| 85 | 21 | 0,187 |
| 90 | 21 | 0,195 |
| 95 | 21 | 0,204 |
| 100 | 21 | 0,213 |
| 105 | 21 | 0,222 |
| 110 | 21 | 0,231 |
| 115 | 21 | 0,240 |
| 120 | 21 | 0,249 |
| 125 | 21 | 0,258 |
| 130 | 21 | 0,267 |
| 135 | 21 | 0,276 |
| 140 | 21 | 0,285 |
| 145 | 21 | 0,293 |
| 150 | 21 | 0,302 |
Все размеры указаны в миллиметрах.
Внимание: Не все длины, указанные в таблице, возможны к поставке, уточняйте у менеджеров.
Значения веса болтов DIN 610 являются справочными.
Как купить болт призонный М16 DIN 610 с короткой резьбовой цапфой
Внимание. Цена указана для товара с характеристиками: Болт DIN 610 M16x40 8,8; доступны к заказу болты класс прочности 8.8, 10.9, болты с цинковым хроматированным покрытием, а также болты без покрытия. Пожалуйста, уточняйте у вашего менеджера цены и возможность поставки призонного болта с короткой резьбовой цапфой М16 DIN 610. Минимальный заказ для одной позиции этого товара указан в ценовом блоке этой страницы, при общей минимальной сумме заказа от 600 грн., а при отсутствии позиции на складе — кратно упаковок (тип упаковки смотрите на вкладке Характеристики или уточните у вашего менеджера). Перед онлайн-оплатой рекомендуем уточнить у менеджера необходимые вам характеристики товара, требования к защитному покрытию, а также наличие и цену исходя из вашей потребности.↑
Помощь. Вы можете получить дополнительную информацию о товаре, условиях его приобретения, а также о работе компании на страницах Часто задаваемые вопросы, Контакты или заказать услугу Перезвоните мне.
Гарантия. Этот товар соответствует заявленным стандартам ГОСТ, ДСТУ, DIN, ISO. По требованию заказчика, партия товара сопровождается сертификатом или выпиской из сертификата качества, а для некоторых видов крепежа – результатами испытаний и/или сертификатом качества на материал.
Доставка осуществляется по всей территории Украины (Киев, Луганск, Крым, Ужгород, Тернополь, Николаев, Львов, Винница, Черновцы, Полтава, Ивано-Франковск, Житомир, Сумы, Харьков, Одесса, Донецк, Ровно, Херсон, Чернигов, Днепр, Кропивницкий, Хмельницкий, Черкассы, Запорожье, Луцк и другие города) с помощью транспортно-логистических компаний и экспресс-доставки, а также собственным автотранспортом компании Восток-Интер.
