Шаровой вентиль для газовой магистрали. Пропускная способность - 5 м3/ч, соединения под пайку - 1/2".
Технические характеристики
Описание Вентиль (клапан) шаровый Castel 6590/4
| Бренд | Castel |
|---|---|
| Серия | 6590 |
| Пропускная способность | 5 м3/ч |
| Рабочее давление (PS) | 45 бар |
| Рабочая температура (TS) | -40...+150 °C |
| Размер отверстия | 10 мм |
| Соединения | 1/2" |
| Размеры | 121х73 мм |
| Вес | 0,3 кг |
| Страна производитель | Италия |
Шаровые клапаны серии 6590 разработаны для систем охлаждения и кондиционирования воздуха, работающих на всех общепринятых хлорфторсодержащих хладагентах.
Особая конструкция шаровых клапанов компании Castel обеспечивает равное внутреннее давление в клапане, когда он закрыт; способность "запирать" поток хладагента в любом направлении; невозможность срыва шпинделя.
Клапан полностью открывается и закрывается при повороте шпинделя на четверть оборота. Элементы корпуса соединяются посредством сварки, что предотвращает утечки. Шаровые клапаны серии 6590 с полнопроходным отверстием без штуцера для внешнего соединения. Корпус и шар изготовлены из латуни, соединения под пайку выполнены из меди, шпиндель стальной.

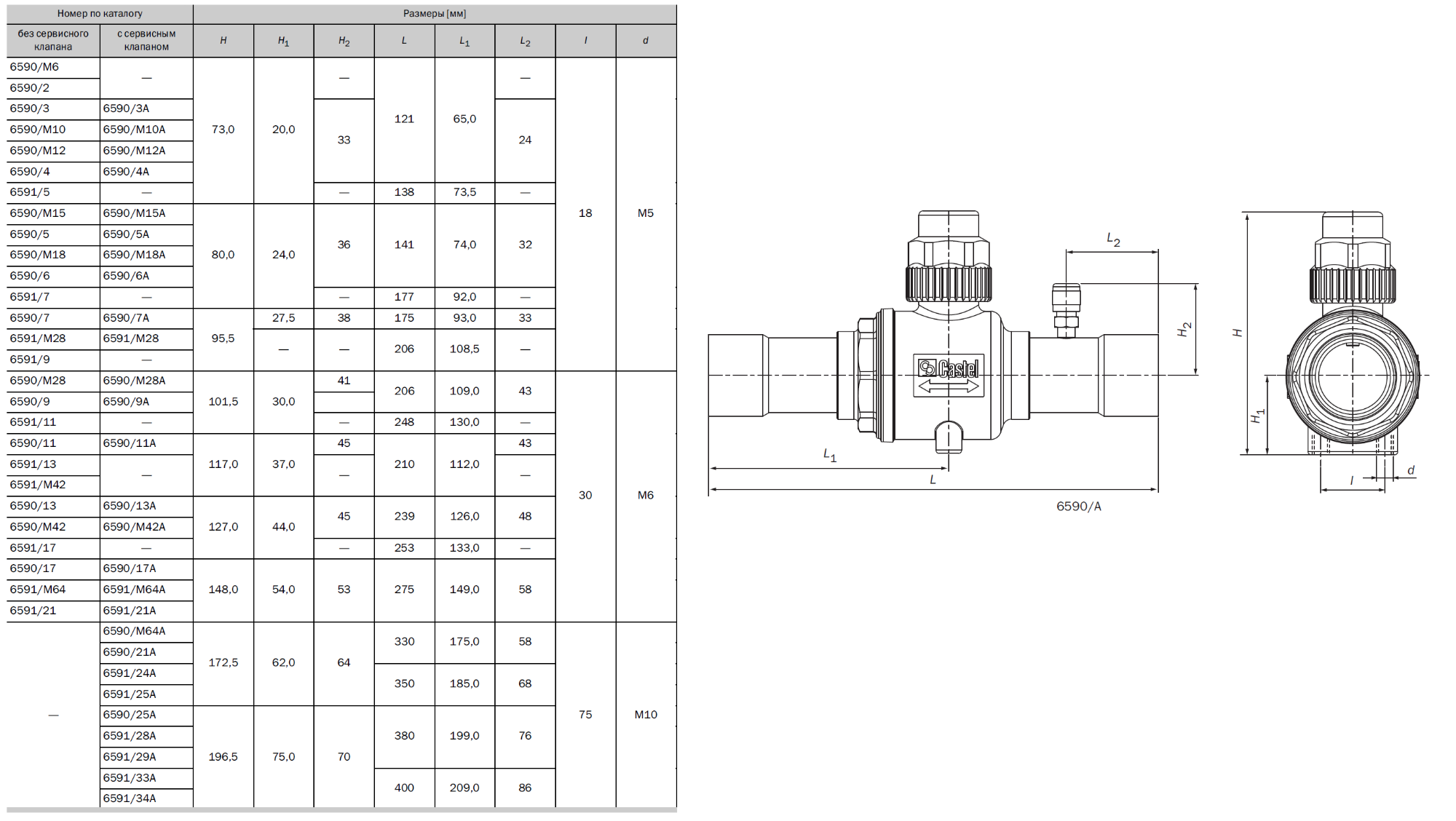

Схема-чертеж шарового вентиля Castel 6590/4:
