Шаровой вентиль для жидкостной магистрали. Пропускная способность - 29 м3/ч, соединения под пайку - 1 1/8".
Технические характеристики
Описание Вентиль (клапан) шаровый Castel 6591/9
| Бренд | Castel |
|---|---|
| Серия | 6591 |
| Пропускная способность | 29 м3/ч |
| Рабочее давление (PS) | 45 бар |
| Рабочая температура (TS) | -40...+150 °C |
| Размер отверстия | 19 мм |
| Соединения | 1 1/8" |
| Размеры | 206х95,5 мм |
| Вес | 0,8 кг |
| Страна производитель | Италия |
Шаровые клапаны серии 6591 разработаны для систем охлаждения и кондиционирования воздуха, работающих на всех общепринятых хлорфторсодержащих хладагентах.
Особая конструкция шаровых клапанов компании Castel обеспечивает равное внутреннее давление в клапане, когда он закрыт; способность "запирать" поток хладагента в любом направлении; невозможность срыва шпинделя.
Клапан полностью открывается и закрывается при повороте шпинделя на четверть оборота. Элементы корпуса соединяются посредством сварки, что предотвращает утечки. Шаровые клапаны серии 6591 с уменьшенным портом без штуцера для внешнего соединения. Корпус и шар изготовлены из латуни, соединения под пайку выполнены из меди, шпиндель стальной.

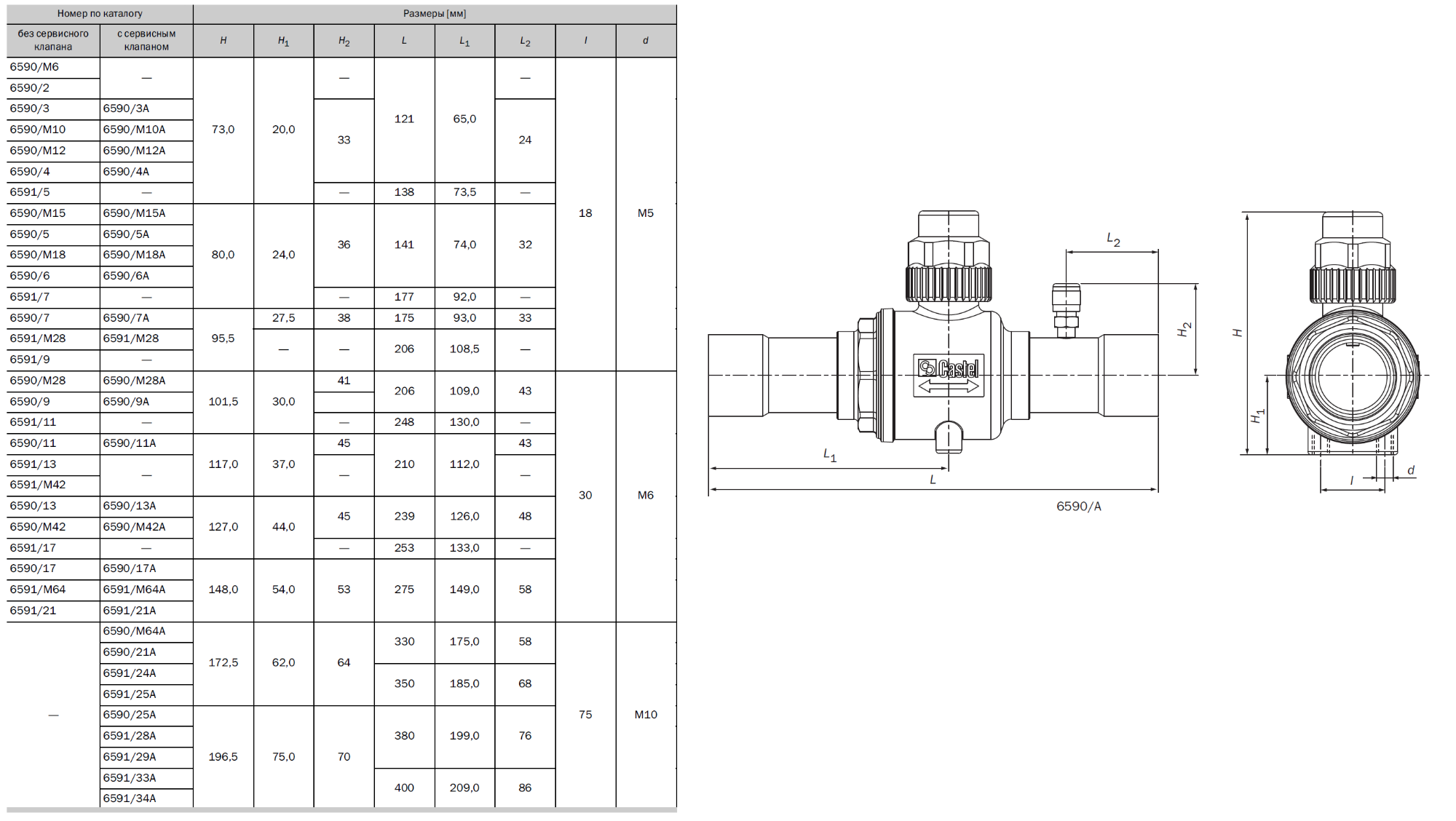

Схема-чертеж шарового вентиля Castel 6591/9:
