Счетчик импульсов и наработки часов СИНЧ-16

СИНЧ-16 в дальнейшем прибор, используется в системах автоматизации для включения или отключения нагрузки через заданное количество импульсов или заданное время.

Также прибор может работать циклически или вести обратный счет импульсов, при этом после подсчета импульсов может подставлять заданное время.

Время можно настраивать в секундах, минутах и часах. В настройке времени и настройке импульсов можно устанавливать коэффициент т.е. если выбран коэффициент 10 то значение времени или импульсов, отображаемое на экране нужно умножить на 10.

Подачу сигнала на управляющие контакты можно осуществлять тремя способами:

1. Подачей напряжения на контакты 6 и 8, в виде 12V, где контакт 8 ”+”, а контакт 6 “–”.

2. Подачей напряжения на контакты 6 и 8, в виде 24V, где контакт 8 ”+”, а контакт 6 “–”.

3. Подачей напряжения на контакты 7 и 8, в виде ~ 220V

Прибор имеет 6 программ: rEo, Ptо, Sn, P, rE, P-t, из них 1 программа (Sn), работает на подсчет времени с автоматическим запоминанием через каждый час (только если выбран диапазон часы).

rEo – прямой и реверсный счет импульсов (по кругу). Прибор считает импульсы, и после достижения установленного количества, меняет состояние контактов реле 1 и 2 на противоположное. При этом счет продолжается в обратную сторону, и когда доходит до ноля, контакты реле 1 и 2 переключаются в первоначальное положение. Далее счет продолжается, и все повторяется сначала.

Ptо – прямой счет импульсов и отработка по времени (по кругу). Прибор считает импульсы, и после достижения установленного количества, меняет состояние контактов реле 1 и 2 на противоположное и подставляет ранее выбранное время. Далее производит его отсчет, от максимального (установленного), до ноля. После отсчета времени прибор переводит состояние контактов реле 1 и 2 в первоначальное положение, и продолжает заново подсчитывать импульсы и подставлять время.

Sn – счетчик наработки часов. Прибор считает время подаваемого сигнала на управляющие контакты, количество подаваемых сигналов не ограничено,
а время суммируется, т.е. продолжает увеличиваться. После достижении установленного времени, прибор меняет состояние контактов реле 1 и 2 на противоположное. При этом на экране прибор индицирует End, и подсчет прекращается. Программа (Sn), работает на подсчет времени с автоматическим запоминанием через каждый час (только если выбран диапазон часы).

P – прямой счет импульсов. Прибор считает импульсы, и после достижения установленного количества, меняет состояние контактов реле 1 и 2 на противоположное. При этом на экране прибор индицирует End, и подсчет прекращается.

rE – прямой и реверсный счет импульсов. Прибор считает импульсы, и после достижения установленного количества, меняет состояние контактов реле 1 и 2 на противоположное. При этом счет продолжается в обратную сторону, а когда доходит до ноля, прибор останавливается, контакты реле 1 и 2 переключаются в первоначальное положение, и на экране прибор индицирует End.

P-t – прямой счет импульсов и отработка по времени. Прибор считает импульсы, а после достижения установленного количества, меняет состояние контактов реле 1 и 2 на противоположное, и подставляет ранее выбранное время. Далее производит его отсчет от максимального (установленного), до ноля. После отсчета времени, прибор останавливается, контакты реле 1 и 2 переключаются в первоначальное положение, и на экране прибор индицирует End.

Все настраиваемые параметры сохраняются в энергонезависимой памяти.

Прибор имеет функцию экстренной остановки выполнения программы, защиту от дребезга контактов.

              Технические характеристики

Рабочее напряжение - 220В
Температура окружающей среды от -35  до + 55С
Диапазон настройки подставляемого времени - 1 сек. – 999 час.
Диапазон настройки времени в режиме счетчика наработки часов - 1 сек. – 999 час.
Максимальный коэффициент в настройке времени в режиме наработки часов - 1/250
Диапазон настройки количества импульсов - 1 – 999
Максимальный коэффициент в настройке количества импульсов - 1/250
Защита от дребезга на управляющих контактах - 0мс. – 500мс.
Максимальный ток нагрузки - 16 А
Потребляемая мощность - 1,5Вт.

Скачать инструкцию можно в разделе "Спецификация". См. ниже.

             Схема подключения прибора.

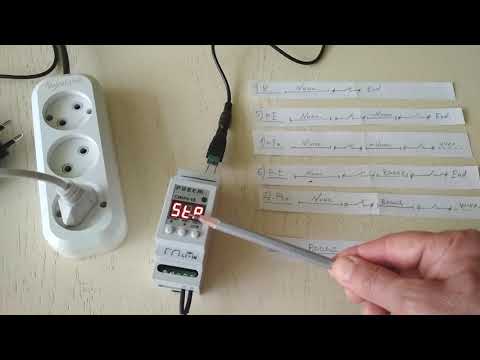

Также вашему вниманию предлагаем небольшой видеообзор прибора.
