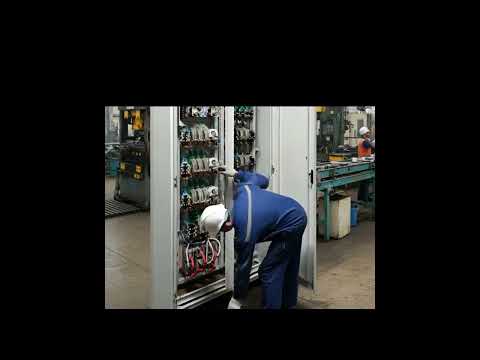

ТСД-160 (ИРАК 656.231.005-01) крановые панели для механизмов подъема

Обращаем Ваше внимание:
- заявленная цена товара не является окончательной ценой продажи;
- информация, размещенная на данной странице сайта ни при каких условиях не является публичной офертой

НАЗНАЧЕНИЕ КРАНОВЫХ МАГНИТНЫХ ПАНЕЛЕЙ ТСД-160 (ИРАК 656.231.005-01):
- управление возбуждаемыми асинхронными электродвигателями с фазным ротором крановых механизмов подъема;
- регулирование скорости за счет ступенчатого изменения сопротивления пусковых резисторов, включенных в цепь ротора;
- получения устойчивых пониженных скоростей при спуске груза за счет включению двигателя в режим динамического торможения с самовозбуждением;
- автоматический разгон в функции времени;
- автоматическое торможение в функции времени;
- реверс электродвигателей механизмов подъема крана;
- максимально-токовая защита и защита от перегрузки электродвигателя подъема;
- максимально-токовая защита оперативных цепей панели;
- конечная защита от переподъема и переопускания груза;
- нулевая защита для отключения электропривода при прекращении подачи питания на кран и исключения самозапуска электродвигателя при восстановлении питания, если орган управления находится в рабочем положении.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Напряжение питания, В	380
Род тока	переменный
Номинальный ток статора при ПВ=40% , А	200
Номинальный ток ротора при ПВ=40% , А	200
Диапазон регулирования скорости	8:1
Количество и мощность двигателей при ПВ=40%	до 1х80кВт
Тип командоконтроллера	КП-1246
Класс защиты от поражения электротоком по ГОСТ 12.2.007.0-75	0І
Способ установки	вертикальный
Масса, не более, кг	120
Габаритные размеры (ВхШхГ), мм	не более 900х1700 х300
Механическая характеристика	рис.1
Окружающая среда	невзрывоопасная
	без токопроводящей пыли
	без агрессивных газов и паров

Структура условного обозначения:
ТСД-160 (ИРАК 656.231.005-01)
Т - управление трехфазным крановым двигателем переменного тока с фазным ротором;
С - управление подъемом крана
Д - управление двигателем механизма подъема с режимом динамического торможения при спуске;
160 - номинальный ток контакторов, установленных в цепях статора двигателя, 160А;
ИРАК 656.231.005-01 - каталожный номер (старое обозначение 3ТД.605.824.02)

 ПРИНЦИП РАБОТЫ И КОНСТРУКЦИЯ
   Аппараты панели управления ТСД160 в типовом исполнении монтируется на металлической монтажной раме. Обслуживание аппаратов производится с передней стороны, что позволяет получить минимальную площадь и удобство эксплуатации.
     В типовой комплектации панель ТСД-160 поставляется без шкафа . По заявке Заказчика возможна поставка в шкафу.
 Панель ТСД-160 (ИРАК 656.231.005-01) применяется для управления трехфазными возбуждаемыми  двигателями переменного тока с фазным ротором (номинальная ЭДС ротора не превышает 300В) механизмов подъема, а ТСД-160 (ИРАК 656.231.005-02) - не возбуждаемыми (номинальная ЭДС ротора больше 300В).

КОМПЛЕКТ ПОСТАВКИ:
- Крановый магнитный контроллер подъема ТСД-160 (ИРАК 656.231.005-01)
- Паспорт
- Схема принципиальная
- Схема подключения
- Ключ замка (для исполнения в шкафу)

КАК ЗАКАЗАТЬ

• выбрать необходимое изделие из сравнительной таблицы, перейдя по ссылке
• заказать по телефону
• заказать по электронной почте, предварительно скачав и заполнив опросный лист (внизу страницы в разделе "Спецификации") или по ссылке

С условиями гарантии можно ознакомиться ЗДЕСЬ

Производитель самостоятельно может вносить изменения в спецификацию и конструкцию изделия без ухудшения ее потребительских свойств.

---
