Gravity - SCI DAQ Module - модуль сбора данных с дисплеем - I2C - DFRobot DFR0999

Модуль Gravity - SCI DAQ от DFRobot сочетает в себе широкий спектр функций.приобретениеiинтерпретация данныеданные поступают от различных датчиков.без необходимости дополнительной конвертациидля заданного формата. Модуль также оснащен дисплеем, отображающим измеренные значения, и разъемами Gravity, которые позволяютбыстрое соединениепериферийные устройства. Другие функции модуля включают:автоматическое распознавание подключенного датчика, егокалибровкаихранение данныхСобранные данные. Он также имеет встроенные часы реального времени (RTC) и использует шину I2C для связи. Он совместим с такими платами, как micro:bit, Arduino, Raspberry Pi и UNIHIKER.

Gravity - SCI DAQ Module - модуль сбора данных с дисплеем - I2C - DFRobot DFR0999.

Модуль совместим с большинством популярных микроконтроллеров.

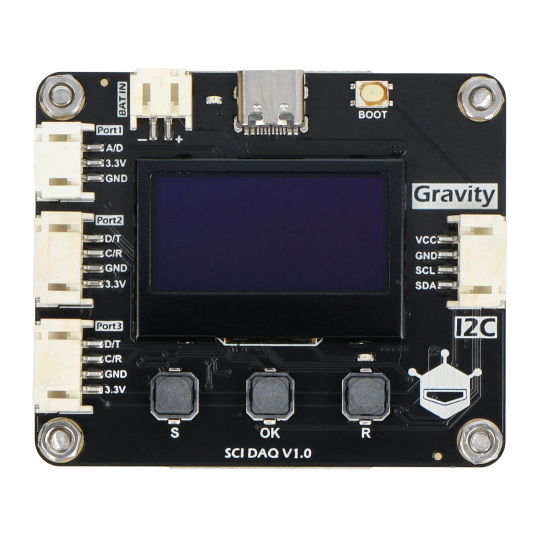

• В центральной части платы расположен дисплей, отображающий обработанные данные с датчика в режиме реального времени, что позволяет непрерывно отслеживать параметры.
• Вокруг дисплея расположены удобные разъемы типа «подключи и работай», соответствующие стандарту Gravity, благодаря которым подключенный датчик I2C автоматически распознается.
• Он имеет функцию калибровки, которая полезна при использовании датчиков, требующих калибровки перед применением (например, датчиков pH и TDS).
• Устройство хранит данные во встроенной памяти объемом 16 МБ, что позволяет хранить более 400 000 точек данных. Кроме того, данные можно экспортировать на компьютер через интерфейс USB Type-C для дальнейшего анализа и обработки.
• Встроенные часы RTC записывают точное время получения того или иного измерения, что может быть полезно при отслеживании тенденций в определенной среде.

Gravity - модуль SCI DAQ выполняетавтоматическое преобразование сигналана соответствующемфизические величиныа затем передает их единообразным образом.формат«name1: value1, unit1; name2: value2, unit2». Эта функциональность устраняет необходимость вручную изменять форматы отдельных измерений и вносить дополнительные изменения.библиотекиЭто значительно упрощает этап системного программирования и ускоряет сбор данных.

• Научные эксперименты
• Междисциплинарное преподавание
• Мониторинг сельского хозяйства и окружающей среды
• Проекты в области интернета вещей и «умного дома»

Экран в центральной части платы используется для отображения полученных данных.

Элементы, входящие в набор.

• Рабочее напряжение: от 3,3 В до 5,5 В постоянного тока
• Рабочий ток: 40 мА
• Интерфейс связи: шина I2C
• Адрес интерфейса I2C: от 0x21 до 0x23.
• Входной интерфейс: 1 цифровой/аналоговый, 2 I2C/UART
• Встроенная память: 16 МБ.
• Батарея для часов реального времени RTC: CR1220
• Дисплей: OLED
• Диагональ 1,3 дюйма
• Размеры изделия: 62 х 52 х 13 мм.

• Gravity - SCI DAQ Module - модуль сбора данных с дисплеем - 1 шт.
• Батарейка CR1220 — 1 шт.
• Соединительный кабель с разъемом Gravity – 4pin – I2C/UART – 1 шт.
• Кабель подключения Gravity-Gravity - 4-контактный - длина 20 см - 2 шт.
• Кабель подключения Gravity-Gravity - 3-контактный - длина 20 см - 1 шт.
