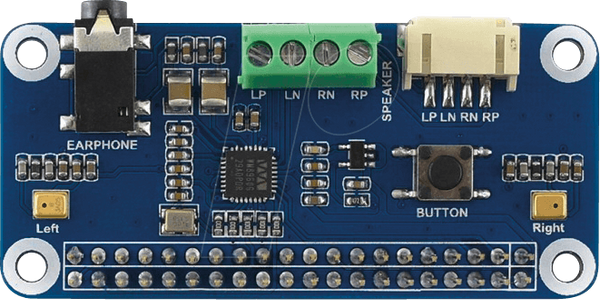

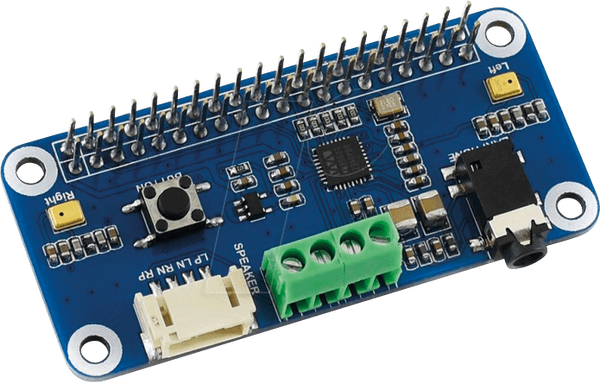

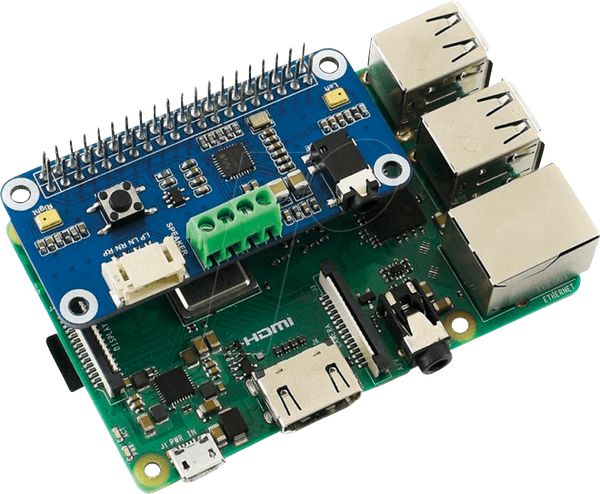

Raspberry Pi Shield - Hi-Fi Stereo Sound HAT, WM8960

Цей звуковий екран був спеціально розроблений для Raspberry Pi та характеризується низьким енергоспоживанням. Він підтримує стереокодування/декодування та відтворення/запис Hi-Fi. Він також може безпосередньо керувати динаміками для відтворення музики.

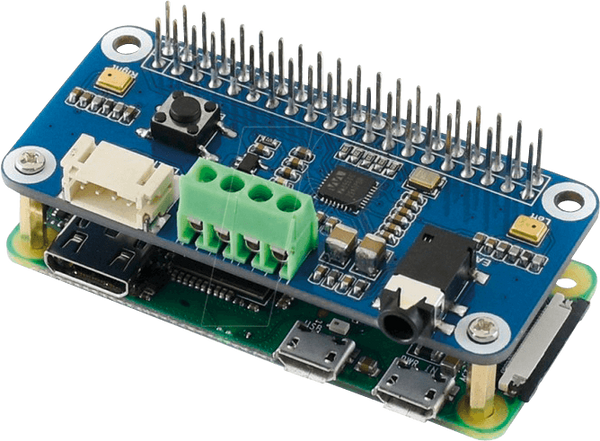

- сумісний з усіма популярними моделями Raspberry Pi (за винятком Raspberry Pi 5B)
- інтегрує низькоенергетичний стереокодек WM8960, зв'язок здійснюється через інтерфейс I2S
- інтегрує два високоякісні кремнієві MEMS-мікрофони, підтримує запис лівого та правого двох каналів
- вбудований стандартний 3,5-мм роз'єм для навушників, відтворення музики через зовнішні навушники

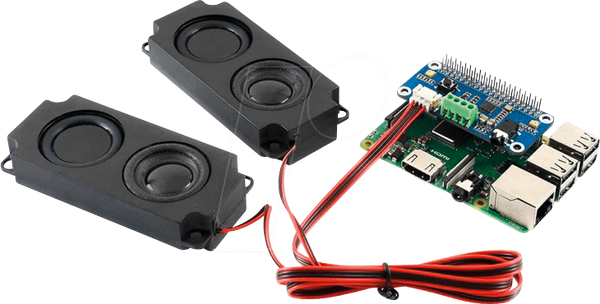

- інтегрований двоканальний інтерфейс динаміків, який безпосередньо керує динаміками
- підтримує звукові ефекти, такі як стерео, 3D-середовище тощо.

Технічні характеристики
- КОДЕК: WM8960
- джерело живлення: 5 В
- логічна напруга: 3,3 В
- Інтерфейс управління: I2C
- Аудіоінтерфейс: I2S
- Співвідношення сигнал/шум ЦАП: 98 дБ
- Співвідношення сигнал/шум АЦП: 94 дБ
- Драйвер навушників: 40 мВт (16 Ом при 3,3 В)
- Динамік: 1 Вт на канал (8 Ом BTL)

Обсяг поставки

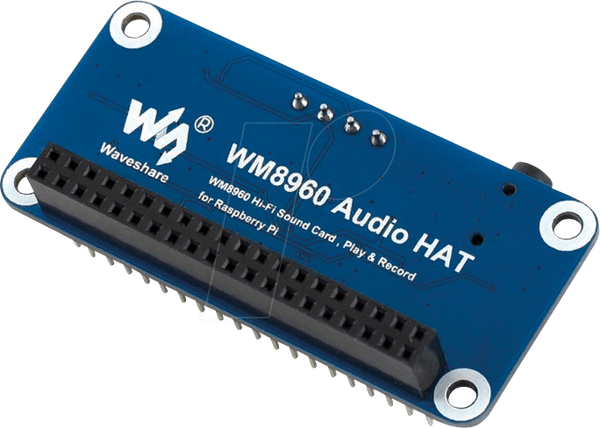

1x WM8960 Audio Hut

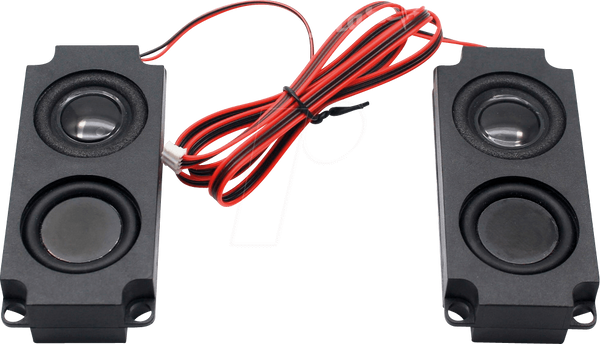

1 динамік 8 Ом 5 Вт

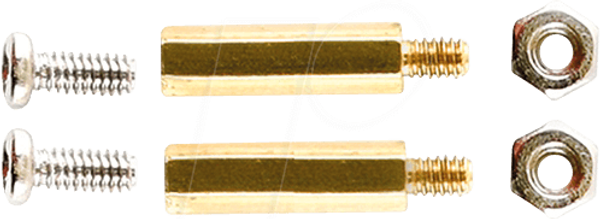

1x пакет гвинтів RPi

Документацію та завантаження можна знайти тут:
Завантажити
