ДРЛ 80w Е27 E.next e.lamp.hpl.e27.80







• Артикул:l0460001
• Потужність, Вт:80
• Тип цоколя:Е27
• Світловий потік, Лм: 3 800
• Номінальний термін роботи, годин:12 000
• Колірна температура, К:4 500
• А, мм:158
• d1, мм:70
• Форм — фактор: Еліпсоїдна
• Димування: Немає
• Розсіювач: Скло
• Індекс кольоропередавання, Ra:Ra 42
• Робоче положення: Універсальне





Лампи ДРЛ  - застосування
Дугова ртутна лампа (Лампа ДРЛ) — є дуговою ртутною люмінофорною лампою високого тиску. Широко застосовуються для загального освітлення об'ємних територій (вулиці, заводські цеху, майданчики тощо), де немає жорстких вимог до кольоропередавання, але водночас потрібне велике світловидатність. Лампи ДРЛ мають потужність від 50 до 2000 Вт. Вони розраховані на роботу в електромережах зі змінним струмом і напругою електроживлення 220 вольтів (стандартна частота 50 Герц). Лампа ДРЛ потребує пушкорегулювального пристрою (дросель).

Лампи ДРЛ — принцип дії
На цю лампу подається змінна мережева напруга. Воно спрямовується основному та додатковому електродам, які розташовані з одного боку пальника та на таку ж пару електродів, розташованих на іншому боці кварцового пальника. Наступним місцем (проміжком), де асоціюється електрична напруга, це проміжок між основними електродами пальника, які розташовуються на протилежних її боках.
Сама відстань між головними та додатковими електродами мало. Це дає можливість легко іонізувати цей проміжок газу, подавши на нього певну величину напруги. Струм, який виникає після пробою на цій ділянці, обмежується електричним опором. Воно є в електричному ланцюзі додаткових електродів, що стоїть перед входом провідників у саму пальник. Щойно на кінцях пальника почалася іонізація, розряд поступово переходить на ділянку між основними електродами кварцового пальника. Це дає подальше горіння лампи ДРЛ.

Лампи ДРЛ — особливості
На максимальний режим свого горіння лампа ДРЛ виходить після 7 хвилин. Це відбувається через те, що в не розігрітому стані ртуть (в кварцовому пальнику) є крапельки або нальоту на стінках скляної колби. Після пуску, під дією температури, ртуть випаровується, і поступово поліпшується розрядження між робочими електродами. Щойно вся наявна ртуть перейде в газоподібний стан, лампа ДРЛ виходить на свій номінальний режим роботи.
Повторне увімкнення лампи ДРЛ не станеться доти, поки вона повністю не охолоне.
Лампа ДРЛ дуже чутлива до температури. Тому вона потребує зовнішньої скляної колби. Ця колба має дві функції: слугує перешкодою між зовнішнім середовищем і пальником, у такий спосіб перешкоджаючи охолодженню пальника, а також, оскільки за внутрішнього розряду випускається не весь видимий спектр (тільки зелений колір і ультрафіолет), то люмінофор, розташована на внутрішній стороні зовнішньої колби, перетворює ультрафіолет на спектр червоного світіння. Це дає змогу об'єднати кольори в біле світіння лампи ДРЛ.

Лампи ДРЛ — пристрій
Дугова ртутна лампа (ДРЛ) складається з трьох основних функціональних частин: цоколь, кварцовий пальник і скляна колба.



» Цоколь призначений для приймання електроенергії з мережі, за засобами з'єднання контактів лампи (одна з яких нарізна, а друга — точковий) з контактами патрона, після чого відбувається передавання змінної електрики безпосередньо на електроди самої пальники ДРЛ лампи.

» Кварцовий пальник є основною функціональною частиною лампи ДРЛ. Вона являє собою кварцову колбу, у якій з боків розташовуються по 2 електроди. Два з них основні та два — додаткові. Простір пальника заповнений інертним газом «аргона» (для ізоляції теплообміну між пальником і середовищем) і крапелькою ртуті.

» Скляна колба — це зовнішня частина лампи. Усередині нього поміщений кварцовий пальник, до якого від контактного цоколя підходять провідники. З колби викачують повітря й закачують у ній азот. І ще один важливий елемент, що міститься в скляній колбі, — це 2 обмежувальні опору (під'єднані до додаткових електродів). Зовнішня скляна колба з внутрішнього боку покрита люмінофором.

Під'єднання до електромережі чотирьох електродної лампи відбувається через дросель. Дросель підбирається відповідно до потужності ДРЛ лампи. Роль дроселя — обмежувати струм, що живить лампу. Якщо увімкнути лампу без дроселя, то вона миттєво згорить, оскільки через неї пройде занадто великий електротік. У схему під'єднання бажано додати конденсатор (не електролітичний). Він впливатиме на реактивну потужність, а це заощадить електроенергію удвічі.



Дросель ДРЛ-125 (1.10А) = конденсатор 12 мкф. (не менш ніж 250 В.)
Дросель ДРЛ-250 (2.13А) = конденсатор 25 мкф. (не менш ніж 250 В.)
Дросель ДРЛ-400 (3.25А) = конденсатор 32 мкф. (не менш ніж 250 В.)

P.S. Лампа ДРЛ містить усередині крапельки ртуті, якщо розіб'ється кварцова колба, то пари ртуті розвіяються в приміщенні на 25 м кв. Звертайтеся з лампою ДРЛ обережно.





















ДРЛ лампи високого тиску мають високу надійність, гарне кольоропередавання, дають змогу знизити витрати на встановлення й технічне обслуговування.

Ртутні люмінесцентні лампи ДРЛ

Ртутна лампа високого тиску містить пари ртуті, парціальний тиск яких під час роботи досягає 105 Па. Такі лампи мають високу надійність, гарне передавання кольору, дають змогу знизити витрати на встановлення й технічне обслуговування. Застосовуються для внутрішнього та зовнішнього освітлення.
Робота лампи практично не змінилася, за винятком деяких нюансів. По-перше, для них потрібен дещо інший тип ПРА. По-друге, для розпалювання цього типу ламп буде потрібно 3-7 хвилин, до повного світлового потоку — 15-20 хвилин. По-третє, температура пальника лампи набагато вища, тому її експлуатація практично не залежить від температури довкілля.

Маркування:

Д- дугова; Р — ртутна; Л — лампа.

Структура умовного позначення
ДРЛХ (Х) —Х:
ДРЛ — дугова ртутна з люмінофором;
X — номінальна потужність, Вт (50 — 1000);
(X) — величина червоного відношення, % (6; 8; 10; 12; 14; 15);
X — відмітна риса від базової моделі
(35; ПН підвищена надійність;
ХЛ1 кліматичне виконання й категорія розміщення).

Переваги ртутних люмінесцентних ламп ДРЛ:

— широкий діапазон потужностей;
— достатній рівень світлової віддачі до 60 Лм/Вт);
— великий термін експлуатації (12000 і більше);

Пристрій. ртутних люмінесцентних ламп ДРЛ

Ртутна люмінесцентна лампа ДРЛ складається зі скляного балона, забезпеченого нарізним цоколем. У центрі балона укріплена ртутно-кварцовий або керамічний пальник (трубка) 3, заповнена аргоном із додаванням краплі ртуті 6. Чотири електродні лампи мають головні катоди 1 і додаткові електроди 2, розташовані поруч із головними катодами та під'єднані до катоду протилежної полярності через додатковий вугільний резистор 5. Додаткові електроди полегшують запалювання лампи та роблять її роботу стабільнішою.

Принцип дії

У разі подавання напруги на лампу ДРЛ спостерігається великий пусковий струм (до 2,5 I ном), між близько розташованим головним катодом і додатковим електродом зворотної полярності на обох кінцях пальника починається іонізація газу. Коли ступінь іонізації досягає певного значення, розряд переходить на зону між головними катодами, позаяк вони входять до ланцюга струму без додаткових опор, і тому напруга між ними вища.
Стабілізація параметрів настає через 10-15 хвилин після увімкнення (залежно від температури довкілля — чим холодніше, тим довше розгорятиметься лампа).
Електричний розряд у газі створює видиме блакитнувато-зелене та невидиме ультрафіолетове випромінювання, що викликає червонувате світіння люмінофора. Ці світіння підсумовуються, унаслідок чого виходить яскраве світло, близьке до білого.
У разі зміни напруги мережі на 10-15% у велику або меншу сторону працює лампа відгукується відповідним підвищенням або втратою світлового потоку на 25-30%. За напруги менш ніж 80% мережевої лампи може не запалитися, а в стані горіння згаснути.
Під час горіння лампа сильно нагрівається. З огляду на особливості, лампа ДРЛ після вимкнення має охолонути перед наступним увімкненням, повторне ввімкнення лампи можливе лише після її охолодження (10-15 хвилин).

Схема увімкнення лампи ДРЛ:

Вмикання ламп у мережу здійснюється за допомогою ПРА (пуску — регульованої апаратури). У звичайних умовах послідовно з лампою вмикається дросель, за дуже низьких температур (ниж −25 °C) у схему вводиться автотрансформатор.

EL-лампа, LL-дросель, C-конденсатор.

EL-лампа, Т-трансформатор, C-конденсатор.

Сфера застосування:

— освітлення проспектів, площ і картриджів;
— освітлення автомобільних стоянок, залізничних платформ, перонів, підземних транспортних тунелів і пішохідних переходів;
— загальне освітлення промислових приміщень із високими стелями;
— архітектурне освітлення в поєднанні з іншими джерелами світла;
— освітлення перехресть з інтенсивним транспортним рухом.
Основними споживачами цієї продукції є горсвіта, обліавтодори та залізниці, великі металургійні та інші комбінати, підприємства
Зараз лампи ДРЛ витісняються лампами типу ДНАЗ, ДНАТ. Останні ми можемо спостерігати на будь-якій вулиці міста — вони характеризуються жовтогарячим світінням. Але про це на сторінках сайту через лампи ДНАЗ, ДНАТ, ДНАД.







Лампа ДРЛ як бактерицидна



Лампа ДРЛ — (дугова ртутна з люмінофором)





Принцип роботи:
У тугоплавкій кварцовій трубці, під час подавання напруги до лампи відбувається розряд, іонізація газу аргону з додаванням краплі ртуті. Розряд між близько розташованими електродами, між робочим електродом (катодам) і додатковим електродом, під'єднаним через додатковий опір.

Коли ступінь іонізації досягає критичного значення, опір газу зменшується і розряджається на робочі електроди, розташовані навпроти один одного, оскільки додаткові електроди під'єднані через опір і напруження на них менше ніж на робочих електродах.

Спектр випромінювання складається з ультрафіолетового, синього, зеленого, видимого світла. Шар люмінофора на зовнішній колбі лампи перетворює ультрафіолетовий спектр випромінювання на видиме світло близько до білого.

Процес розгоряння лампи ДРЛ після вмикання триває приблизно сім хвилин, зникнення напруги призводить до згасання лампи. Гарячу лампу запалити неможливо, необхідне повне охолодження лампи.

Переваги ламп ДРЛ є:

- висока світлова видатність (до 60 лм/Вт)
- компактність, за високої однойменної потужності
- здатність працювати за мінусової температури
- тривалий термін експлуатації (приблизно 15 тис. годин)

Браки:

- низьке передавання кольору
- пульсація світлового потоку
- критичність до коливань напруги мережі

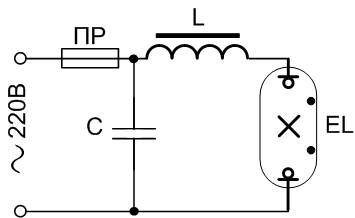

Навіщо в лампі ДРЛ дросель? Схема під'єднання лампи ДРЛ

З — конденсатор.
ПР - плавка вставка.
L — дросель.
EL - лампа ДРЛ.

Дросель слугує для обмеження струму в лампі.
Що станеться, якщо під'єднати лампу безпосередньо,
без дроселя — лампа миттєво згорить, відбудеться коротке замикання в колбі.


  Дросель


Лампу ДРЛ можна використовувати як джерело ультрафіолетового світла для знезараження приміщень, овочевих ям тощо...

Якщо обережно розбити лампу, то побачите в нутрії кварцову колбу. У разі розряджання струму в лампі виділяється велика кількість тепла та ультрафіолетового світла. Цю частину лампи можна використовувати як джерело ультрафіолетового світла.

Та трохи не забув — лампа містить крапельки ртуті, у кварцовій колбі, якщо вона розіб'ється, то пари ртуті поширюються в приміщенні на 25 м³. Тому ставайте до лампи обережно, щоб не надихатися ртутними випаровуваннями.

Не забувайте, що в електрики немає кольору, запаху, його не видно.
ЗОБУДУЙТЕ МЕРИ БЕЗПЕЧНОСТІ!.
