Роз'єм типу ШР, СШР

Недоступний

від 70 ₴

Характеристики та опис

Позначення з'єднувачів типу ШР

	ШР	20	П	4	Е	Ш	8	Н
Тип
Типорозмір 20 (12, 16, 28, 32, 36, 40, 48, 55, 60)
Конструктивне виконання: Приладовий з'єднувач П ― без патрубка ПК ― з прямим патрубком СК ― з кутовим патрубком Кабельний з'єднувач П ― з прямим патрубком У ― з кутовим патрубком
Кількість контактів (див. схеми розташування контактів)
Вид гайки патрубка Е ― для екранованого кабелю (див. примітку 1) Н ― для неэкранированного кабелю
Вигляд контактів: Приладовий з'єднувач Ш ― вилка (штир) Р ― розетка (гніздо) Кабельний з'єднувач Ш ― розетка (гніздо) Р ― вилка (штир) (див. примітку 2)
Поєднання контактів (див. схеми розташування контактів і примітка 3)
Додатковий елемент для з'єднувачів, що випускаються за бРО.364.028 ТУ Н ― покриття нікель

Виделки (розетки) приладові без патрубка

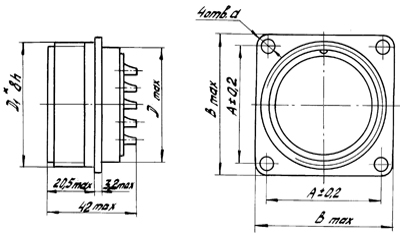

Конструкція корпусу	Розміри:
	Умовний розмір корпусу Dmax, мм	мм
	Умовний розмір корпусу Dmax, мм	D1	d	A	Bmax
	12	M16xl,5	3,2	16	22
	16	M20xl,5	3,2	19	25
	20	M24xl,5	3,2	22	30
	28	M33xl,5	3,5	30	38
	32	M36xl,5	3,5	32	40
	36	M39xl,5	3,5	34	42
	40	M45xl,5	3,5	40	48
	48	M52xl,5	4,5	48	58
	55	M60xl,5	4,5	52	64
	60	M64xl,5	4,5	54	68
