Щіткотримач ЭМЩ 2А призначення: Щеткодержатели типу ЭМЩ 2А призначені для подачі електричного струму на ЕТМ(електро магнітна муфта) а також ЕМ контактного виконання.Кількість встановлюваних щіткотримачів залежить від швидкості обертання муфти. Один щіткотримач встановлюється при швидкості 10м/с, якщо швидкість обертання муфти в діапазоні 10-20м/с встановлюють 2 щіткотримача.

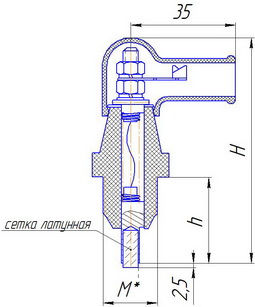

| Розміри щіткотримачів ЭМЩ 2А | |||
 | Тип | H(мм) | h(мм) |
| Щіткотримач ЭМЩ2А-20 | 69 | 20 | |
| Щіткотримач ЭМЩ2А-20 | 85,5 | 40 | |
| Щіткотримач ЭМЩ2А-20 | 109,5 | 60 | |
| Щіткотримач ЭМЩ2А-20 | 129,5 | 80 | |
| Щіткотримач ЭМЩ2А-20 | 149,5 | 100 | |
Корпус щіткотримача ЭМЩ 2А виготовляється із стеклонаполненного поліаміду. Даний матеріал має відмінну діелектричну міцність, підвищену маслостійкість і теплостійкість. Токоподводящий провід від позитивного джерела живлення приєднується до кабельного наконечника, який знаходиться під діелектричним гумовим ковпачком.Для підвищення терміну експлуатації щітку вставлена сітка з армованим серцевиною. Електрощітки в корпусі щіткотримача повинна рухатися без заїдання і мати в робочому положенні контактне натискання дорівнює 1,2 ± 0,1 кг.
У корпусі щіткотримача ЭМЩ А2 розташована електрощітки, яка є витратним матеріалом м схильна до зносу, так як контактує з рухомою муфтою. Для її заміни застосовують ЗІП(запасні частини). ЗІП являє собою свзяку щітки, мідного повідця з пружиною і різьбовий частиною призначеної для кріплення кабельного наконечника.Всі спаяні між собою.Запасні частини розрізняються по довжині, яка залежить від розмірів щіткотримача.
