Відеопередавач VTX HDZero ECO

HDZero / ECO / HDZero Eco VTX / HDZ3160

Відеопередавач VTX HDZero ECO

HDZero ECO VTX – це легкий цифровий відеопередавач 5,8 ГГц FPV, розроблений як доступна надійна альтернатива аналоговим системам. Він передає цифрове зображення з прогресивним скануванням 720p зі швидкістю 60 кадрів в секунду, зберігаючи стабільне відтворення кольорів і низьку затримку, характерну для технології HDZero.

Модель ECO створена для надлегких дизайнів, таких як Tiny Whoop і Toothpick, де кожен грам на рахунку. Сам передавач важить близько 4,5 г, а його формат кріплення дозволяє зручно інтегрувати цифрову відеосистему в невеликі платформи FPV.

Інформація

Цифрове зображення HDZero на легкій платформі FPV

ECO VTX був розроблений, щоб полегшити перехід від аналогового відео до цифрового FPV без надмірного збільшення ваги моделі. Робоча роздільна здатність за замовчуванням становить 1280 × 720 пікселів при 60 кадрах в секунду, що робить передавач придатним для динамічного польоту, де важливі плавність, читабельність зображення та передбачувана відповідь системи.

Передавач працює в діапазоні 5,8 ГГц і пропонує рівні радіочастотної потужності 25 мВт і 200 мВт. У документації HDZero модель ECO вказана як рішення для додатків Whoop/Toothpick, тобто легких, компактних дронів, призначених для точного польоту в обмеженому просторі.

Роз’єми, адаптовані до малих структур

HDZero ECO VTX використовує інтерфейс Composite HD і приймає композитний відеосигнал HD через один кабель замість тонкої стрічки MIPI. Виробник вказує на сумісність з камерами LUX і Eco Camera, що полегшує побудову легкої організованої відеосистеми в мікродроні.

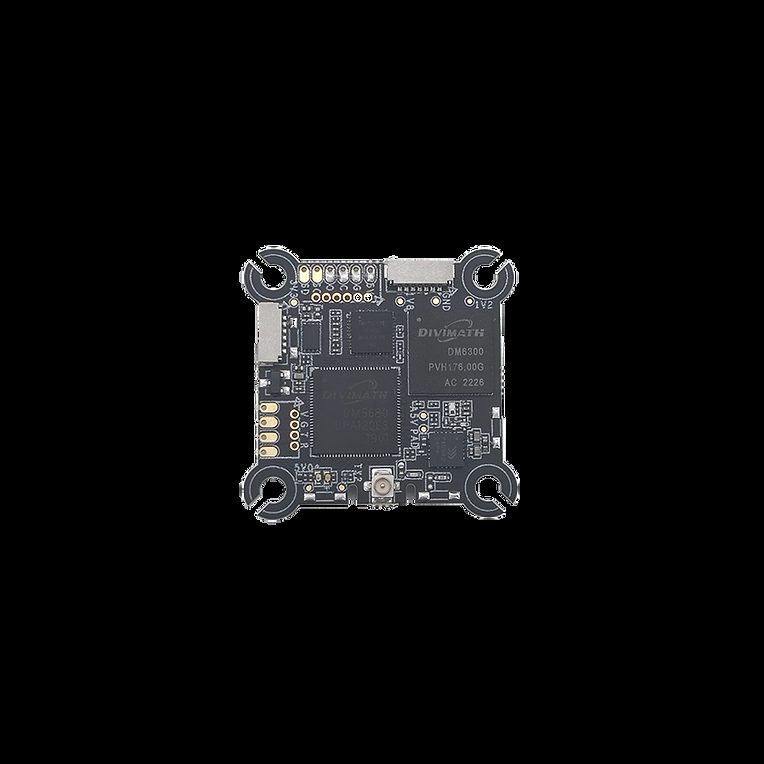

На платі є роз’єми для оновлення прошивки, камери, клавіатури, живлення/UART і захищений роз’єм антени U.FL. Компонування з’єднувачів організовує збірку та дозволяє прокладати кабелі таким чином, щоб відповідати обмеженому простору всередині рамок дзвінка.

Інтеграція з контролером польоту та екранним меню

ECO VTX підтримує MSP OSD, а виробник використовує один UART для підтримки OSD, меню камери, меню VTX і MSP VTX. З’єднання Power/UART включає дроти живлення, заземлення та зв’язку контролера польоту: лінія T під’єднується до входу RX контролера, а лінія R — до виходу TX контролера. Виробник рекомендує використовувати MSP замість застарілого SmartAudio.

Правила живлення та безпечного монтажу

Для передавача потрібне джерело живлення, яке відповідає параметрам VTX і можливостям системи BEC у контролері польоту. У документації HDZero для ECO показано роз’єм живлення/UART, описаний як 4-12 В, а на картці продукту вказано вхід живлення 1S-3S. Виробник рекомендує по можливості використовувати BEC; з BEC 5 В необхідний мінімальний запас струму 2,0 А. Перед подачею живлення антену слід встановити та закріпити.

Дизайн для надлегких дронів

Плата має компактний формат приблизно 32,4 × 32,5 мм, а внутрішній контур визначений виробником як 29 × 29 мм. Збірка здійснюється з відстанню М2 25,5 × 25,2 мм з м’якою посадкою. Маючи вагу приблизно 4,5 г і товщину приблизно 4 мм без екранування, ECO VTX можна використовувати в проектах, де стандартні цифрові передавачі були б занадто важкими або великими.

Технічні характеристики

Набір

HDZero Eco VTX × 1

Кабель живлення/UART × 1

Гумова втулка від M3 до M2 × 4
