Авт. викл. діфф. струму АВДТ32 С32 30мА ІЕК

Автоматичні вимикачі диференційного струму АВДТ32 призначені для захисту людини від ураження електричним струмом при ушкодженні ізоляції електроустановок, для запобігання пожеж внаслідок протікання струмів витоку на землю і для захисту від перевантаження і короткого замикання.

Рекомендуються для захисту групових ліній, які живлять розетки зовнішньої установки, розеток і освітлення підвалів і гаражів.

Переваги

• Комбінована схема з електронним модулем диференціальної захисту і вбудованим автоматичним вимикачем.

• Найбільш надійний захист людини при прямому дотику до струмоведучих частин.

• Незалежний індикатор положення контактів.

• Широкий діапазон робочих температур

від -25 °С до +50 °С.

• Насічки на контактних затискачах знижують теплові втрати і збільшують механічну стійкість з'єднання.

• Наявність кнопки ТЕСТ для перевірки працездатності пристрою і правильності підключення.

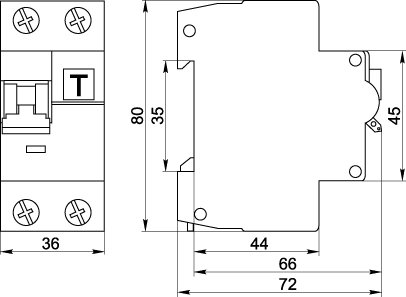

• Габарити АВДТ відповідають 2?модульного виконання за рахунок розміщення елементів конструкції.

• Збільшена здатність 6 кА дозволяє встановлювати АВДТ як ввідних автоматів захисту.

Технічні характеристики

Відповідають стандартам	ГОСТ Р 51327.1-99
Номінальна напруга частотою 50 Гц, В	230
Номінальний струм In, А	63,50,40,32,25,20,16,10,6
Характеристики спрацьовування електромагнітного розчіплювача	В, C
Число полюсів	1+N
Номінальний відключаючий диференціальний струм, IDn ,мА	30
Номінальна вимикаюча здатність, А	6000
Робоча характеристика при наявності диференціального струму з постійною складовою	А
Час відключення при ном. діфф. струмі, мс	£40
Зносостійкість, циклів В-О не менше	10 000
Умови експлуатації	УХЛ4
Ступінь захисту вимикача	IP 20
Наявність дорогоцінних металів, р/полюс	0,85
Максимальний перетин приєднаних провідників, мм2	25
Маса, кг	0,19
Потужність розсіювання, Вт не більше	6,5
Діапазон робочих температур, °С	-25 ÷ +50
