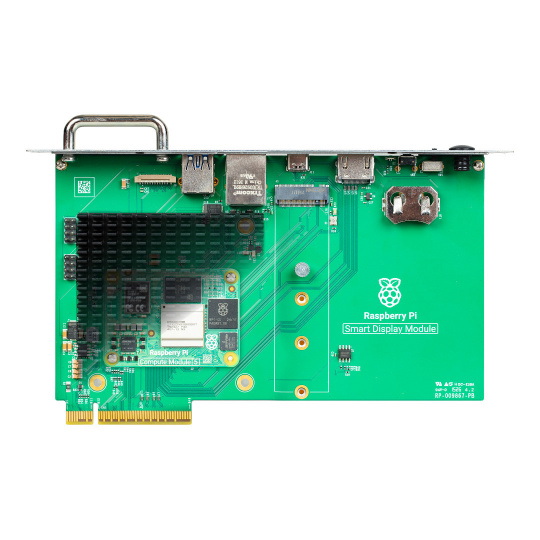

Модуль інтелектуального дисплея Raspberry Pi - адаптер SDM-L для обчислювального модуля 5

Модуль інтелектуального дисплея Raspberry Pi — це адаптерна плата, яка дозволяє інтеграціюОбчислювальний модуль Raspberry Pi 5з професійними дисплеями, що відповідають стандартуМодуль інтелектуального дисплея Intel® (SDM). Модуль CM5 встановлюється безпосередньо на плату, а потім повне рішення можна розмістити у відповідному слоті SDM на дисплеї. Це дозволяє інтегрувати ваш комп’ютер безпосередньо з екраном без необхідності використовувати зовнішній медіаплеєр, окреме джерело живлення чи додаткові кабелі.

Адаптер був розроблений, головним чином, дляпрофесійні системи цифрових вивісок та аудіо-відео рішенняЖивлення подається безпосередньо від головного пристрою, що спрощує встановлення та зменшує кількість компонентів поза дисплеєм. Конструкція також дозволяє користувачеві встановлювати модуль без використання спеціалізованих інструментів.

• Сумісність з обчислювальним модулем Raspberry Pi 5:Модуль CM5 встановлений безпосередньо на платі модуля Smart Display.
• Підтримка Intel® SDM:адаптер можна вставити безпосередньо в сумісний слот дисплея
• Формат SDM-L:Дизайн плати та прикріпленого радіатора адаптовано до вимог стандарту Smart Display Module.
• Живлення безпосередньо від дисплея:модуль не потребує окремого джерела живлення
• Пасивне охолодження:Алюмінієвий радіатор, що входить до комплекту, допомагає розсіювати тепло від обчислювального модуля 5.
• Слот M.2 M-key PCIe:підтримує модулі форматів 2230, 2242, 2260 та 2280, що дозволяє розширювати сховище або використовувати сумісний прискорювач штучного інтелекту
• Підтримка комплекту антен Raspberry Pi:зовнішню антену можна розмістити зовні корпусу дисплея
• Додатковий вихід HDMI:дозволяє обробляти другий, незалежний потік зображень
• Зовнішня кнопка живлення:дозволяє вмикати модуль незалежно від дисплея
• Світлодіод:інформує про стан живлення та активність носія даних

Підключення обчислювального модуля Raspberry Pi 5 до сокетаM.2 PCIeдозволяє використовувати модуль Smart Display у більш просунутих системах цифрових вивісок. За допомогою сумісного прискорювача завдання, пов'язані зі штучним інтелектом, можна виконувати безпосередньо на дисплеї. Локальна обробка даних дозволяє проводити аналіз та застосування на основі штучного інтелекту в режимі реального часу без необхідності постійної залежності від хмарних сервісів.

Модуль інтелектуального дисплея Raspberry Pi підходить, перш за все, дляпрофесійні системи представлення інформації та контентуЙого можна використовувати як основу для інформаційних дисплеїв, що використовуються в роздрібній торгівлі, офісах та громадських місцях, серед інших застосувань. Виробник також вказує, що модуль можна використовувати в авіаційних інформаційних системах, корпоративних вивісках та промислових дисплеях.

Розміщення комп’ютера безпосередньо всередині сумісного дисплея зменшує кількість зовнішніх пристроїв та кабелів. Це рішення спрощує створення організованих інсталяцій цифрових вивісок, а також їх подальшу експлуатацію та обслуговування. Додатковий вихід HDMI розширює можливості системи, дозволяючи незалежно передавати зображення на інший пристрій відображення.

• Формат:СДМ-Л
• Сумісність:Обчислювальний модуль Raspberry Pi 5
• Відповідність стандарту:Модуль інтелектуального дисплея Intel® (SDM)
• Підтримка антени:Роз'єм U.FL на обчислювальному модулі 5, сумісний з комплектом антен Raspberry Pi та іншими
• HDMI:HDMI 2.0
• USB:USB 3.0 типу A
• USB для програмування:USB 2.0 Type-C, призначений виключно для програмування Compute Module 5
• Ethernet:Гігабітний Ethernet RJ45
• Роз'єм M.2:M-key PCIe, сумісний з форматами 2230, 2242, 2260 та 2280
• MIPI-роз'єм:22-контактний MIPI DSI/CSI-2
• Гніздо батареї RTC:CR2032
• Роз'єм модуля:Обчислювальний модуль Raspberry Pi 5
• Роз'єм Intel SDM Edge:HDMI 2.0, USB 3.0, 2 x I2C, SPI, UART
• Перемикач режиму запуску:дозволяє вибрати режим завантаження
• Зовнішня кнопка живлення:дозволяє керувати живленням модуля
• Світлодіодний індикатор:вказує на робочий стан модуля
• Кріплення антени:адаптований до комплекту антен Raspberry Pi
• Охолодження:пасивний алюмінієвий радіатор
• Елементи кріплення радіатора:4 гвинти M3
• Монтажне обладнання обчислювального модуля 5:2 гвинти M2
• Кріплення карти M.2:монтажний гвинт для кріплення модуля M.2
• Розміри:193 мм x 125 мм x 25 мм
• Маса:146 г як окремий модуль, 225 г у повністю зібраному вигляді

• Модуль розумного дисплея Raspberry Pi
• Пасивний алюмінієвий радіатор
• 4 гвинти M3 для кріплення радіатора
• 2 гвинти M2 для кріплення обчислювального модуля 5
• Монтажний гвинт для кріплення карти M.2
