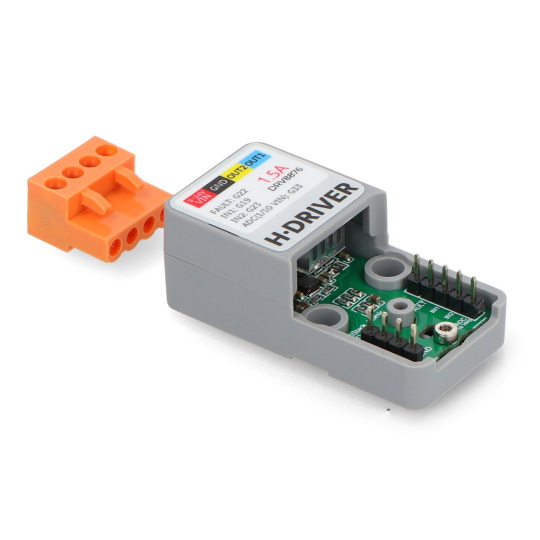

Опис продукту: Atomic H-Driver Base - контролер двигуна - DRV8876 - модуль розширення для M5Atom - M5Stack A092
Особливості Atomic H-Driver Base
Співпраця з M5Stack Atom
Технічні характеристики модуля драйвера
База Atomic H-Driver — універсальнаМодуль драйвера двигуна постійного струмуРозроблено для роботи з серією Atom від M5Stack. У комплекті.ДРВ8876і підтримує вхідну потужність у діапазонівід 9 В до 24 В постійного струму, що забезпечує живлення всього пристрою через вбудовану схему постійного струму. Він також має схему дільника напруги, підключену до виводу G33 АЦП, що дозволяємоніторинг потужності в режимі реального часуЦей контролер здатний забезпечувати вихідний струмдо 1,5 А, з максимальною інтенсивністюдо 2 А, що дозволяє точно контролювати швидкість та обертання двигунів постійного струмув обох напрямкахПристрій об'єднує транзисторний H-подібний міст, регулятор напруги зарядки, системи вимірювання та регулювання струму, вихідний сигнал, пропорційний струму, тазахисні колаЗахист включає, серед іншого, захист від занадто низької напруги живлення (УВЛО), недостатня напруга на зарядному насосі (Процесорний процесор), вихідне перевантаження (ОКП) і перегрів (ТСД). Якщо виникають проблеми, сигнал несправності сигналізується на виводі FAULT.
Atomic H-Driver Base - контролер двигуна - DRV8876 - модуль розширення для M5Atom - M5Stack A092.
Підтримує джерело живлення від 9 В до 24 В постійного струму.
- Оптимізовано для керування двигунами постійного струму.
- Висока потужність вихідного струму, що дозволяє точно керувати двигунами при струмі до 1,5 А, з максимальним струмом до 2 А.
- Логічний керуючий вхід 3,3 В, сумісний із широким спектром мікроконтролерів.
- Використання технології розширення тактового спектру, яка зменшує електромагнітні перешкоди, покращуючи стабільність пристрою.
- Інтегровані функції захисту, включаючи захист від низької напруги, перевантаження, перегріву та від несправностей для підвищення надійності системи.
Базовий модуль Atomic H-Driver Base розроблений спеціальнодля роботи з модулями розробки серії M5Stack Atom. Оскільки він підтримує джерело живлення від 9 В до 24 В постійного струму та пропонує логічний вхід 3,3 В, він ідеально інтегрується з цими пристроями, забезпечуючи точне керування двигунами постійного струму. У поєднанні з модулями розробки AtomS3 або Atom Matrix це дозволяєстворення прогресивних систем керування дорожнім рухому різних сферах застосування, таких як робототехніка, промислова автоматизація та освітні проекти.
Розширення для модулів розробки M5Atom.
Дозволяє контролювати швидкість та обертання двигунів постійного струму в обох напрямках.
- Модель: Atomic H-Driver Base
- Вхідна напруга: від 9 В до 24 В постійного струму
- Вихідний струм: 1,5 А (безперервний), 2 А (піковий)
- Розміри: 48 x 24 x 17,5 мм
- Вага: 15,7 г
- 1x База для атомного H-драйвера
- 1x 4-контактний монтажний роз'єм - крок 3,96 мм
