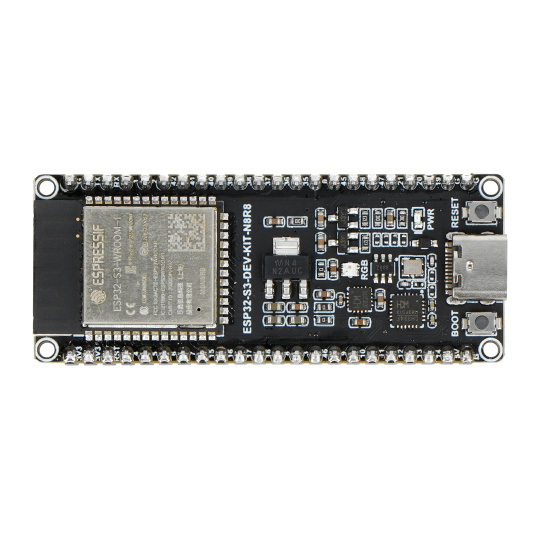

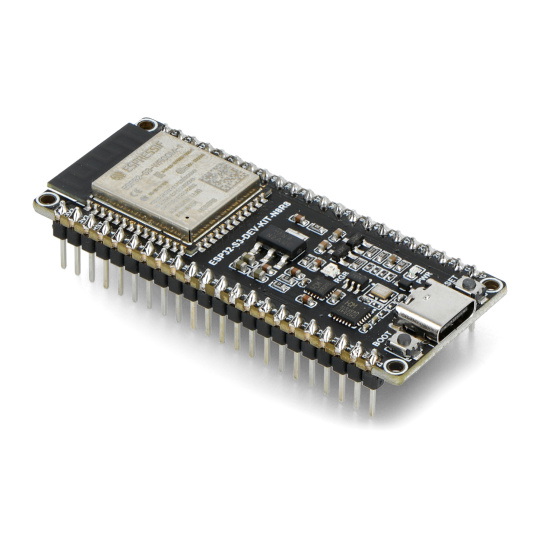

ESP32-S3-DEV-KIT-N8R8 - Плата розробки WiFi + Bluetooth - Waveshare 24243

Компактна плата розробки, з модулемESP32-S3-WROOM-1-N8R8від Waveshare. Він маєдвоядерний процесорXtensa 32-біт LX7 (240 МГц),512 КБSRAM та8 Мб СпалахІнтегровані системиCH343iCH334увімкнути програмування за допомогоюUSB типу CПлату можна запрограмувати, наприклад, за допомогоюESP-IDF,Ардуїно, МікроПітон, що підвищує гнучкість роботи та дозволяє швидко розпочати реалізацію проекту. Цей інструмент забезпечує ефективність та зручність у процесі розробки додатків дляESP32-S3.

• Модуль ESP32-S3-WROOM-1-N8R8 з двоядерним процесором Xtensa LX7 (240 МГц) для високої продуктивності
• Оснащений 512 КБ SRAM, 284 КБ RAM, 8 МБ флеш-пам'яті
• Бездротове з'єднання 2,4 ГГц Wi-Fi, Bluetooth 5 LE та Bluetooth Mesh для чудової радіочастотної продуктивності
• USB Type-C для легшого та зручнішого використання
• Вбудовані мікросхеми CH343 та CH334, що дозволяють розробляти USB та UART через інтерфейс Type-C
• Багатий периферійний інтерфейс, сумісний з розпіновкою ESP32-S3-DevKitC-1, що забезпечує високу сумісність та гнучкість розширення

1. Кнопка завантаження
2. USB типу C
3. Кнопка скидання
4. Індикатор живлення 3,3 В
5. RGB-світлодіодний діод
6. Регулятор напруги від 3,3 В до 5 В
7. Контакти GPIO
8. ESP32-S3-WROOM-1-N8R8
9. Контакти GPIO
10. USB-концентратор
11. USB-UART конвертер

Розташування компонентів на платі розробки з системою ESP32-S3-WROOM-1-N8R8.

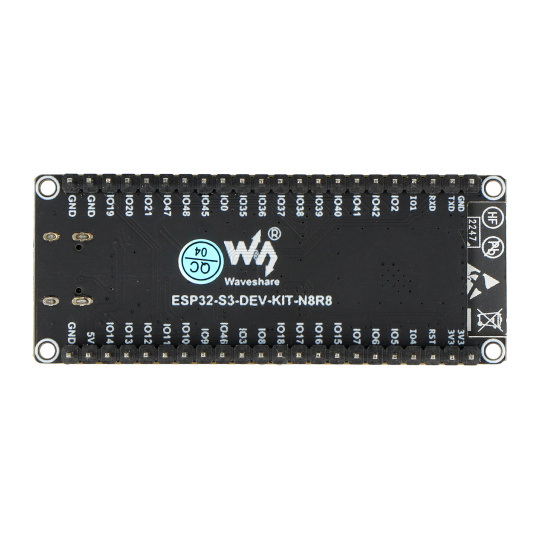

Опис розпіновки.
