Модулі оптичних прийомопередавачів TTL Sky 1310nm/Ground 1550nm 40km DC 5,5-26V, інтерфейси RX/TX/AV/VCC/GND, FC

Модулі оптичних прийомопередавачів TTL Sky 1310nm/Ground 1550nm 40km DC 5,5-26V, інтерфейси RX/TX/AV/VCC/GND, FC.

Характеристики:
1. Широкий діапазон напруги живлення 5,5–26 В: сумісність із різними акумуляторами забезпечує стабільну роботу, підходить для дронів.
2. Дальність зв'язку до 40 км: оптоволоконна передача сигналу без втрат на великій відстані, підходить для управління FPV.
3. Легка конструкція: компактні розміри всього 50 x 29 x 13 мм, що знижує навантаження на обладнання та підвищує ефективність польоту.
4. Двохвильовий оптоволоконний зв'язок: 1310 нм (повітря) та 1550 нм (земля), що гарантує якість передачі сигналу.
5. Декілька індикаторів: харчування, оптоволокно, відео, стан даних, простота обслуговування.

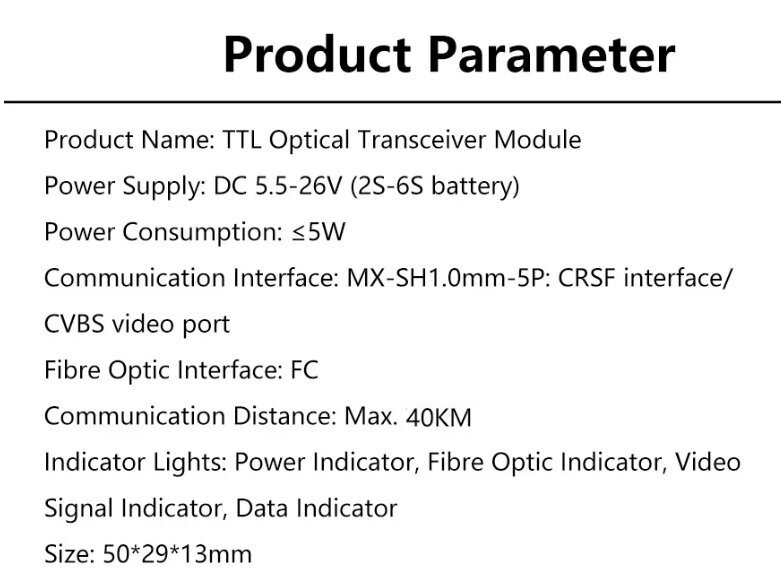

Параметри:
Назва: оптичні модулі TTL-прийомопередавачів.
Живлення: 5,5–26 В постійного струму (акумулятор 2S-6S).
Потужність: ≤ 5 Вт.
Інтерфейс зв'язку: MX-SH1.0mm-5P: інтерфейс CRSF / відеопорт CVBS
Оптоволоконний інтерфейс: FC
Дальність зв'язку: максимум 40 км.
Індикація: індикатор живлення, індикатор оптоволокна, індикатор відеосигналу, індикатор даних

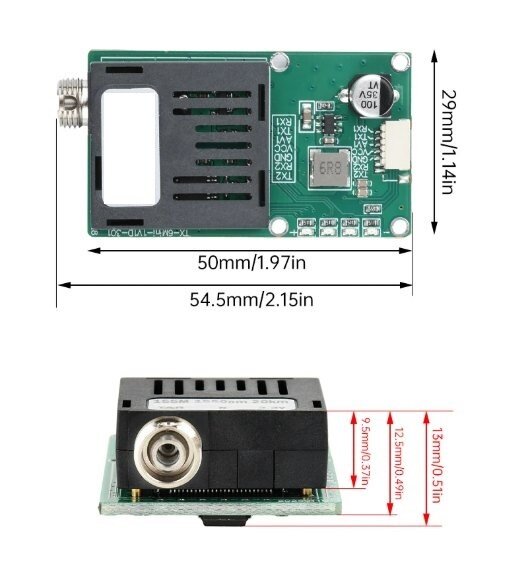

Розміри: 50*29*13 мм

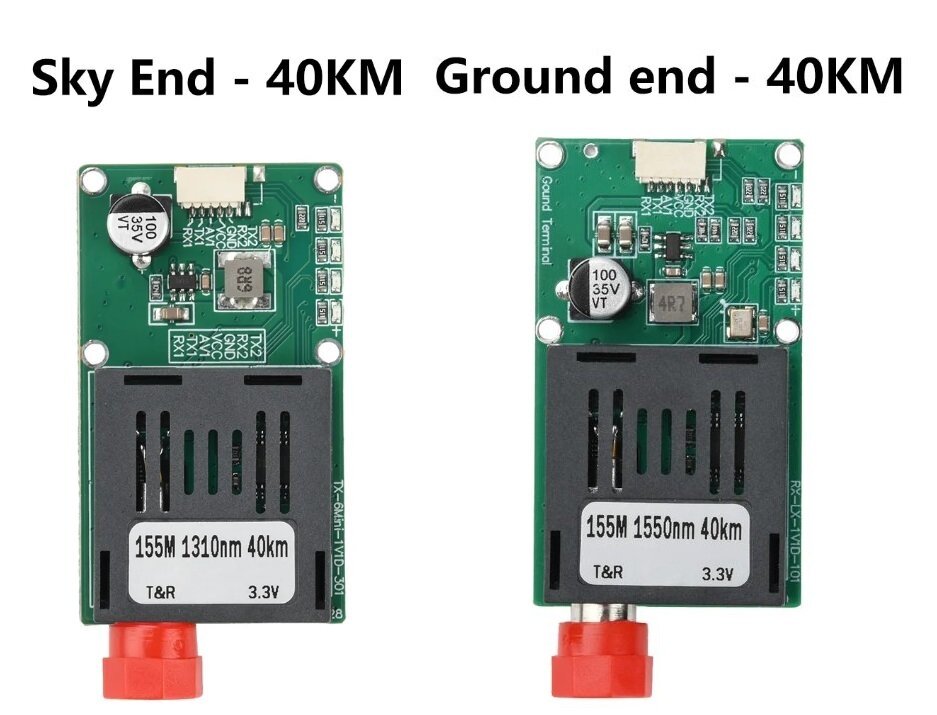

Небо (вузол зв'язку та управління всередині самого БПЛА):

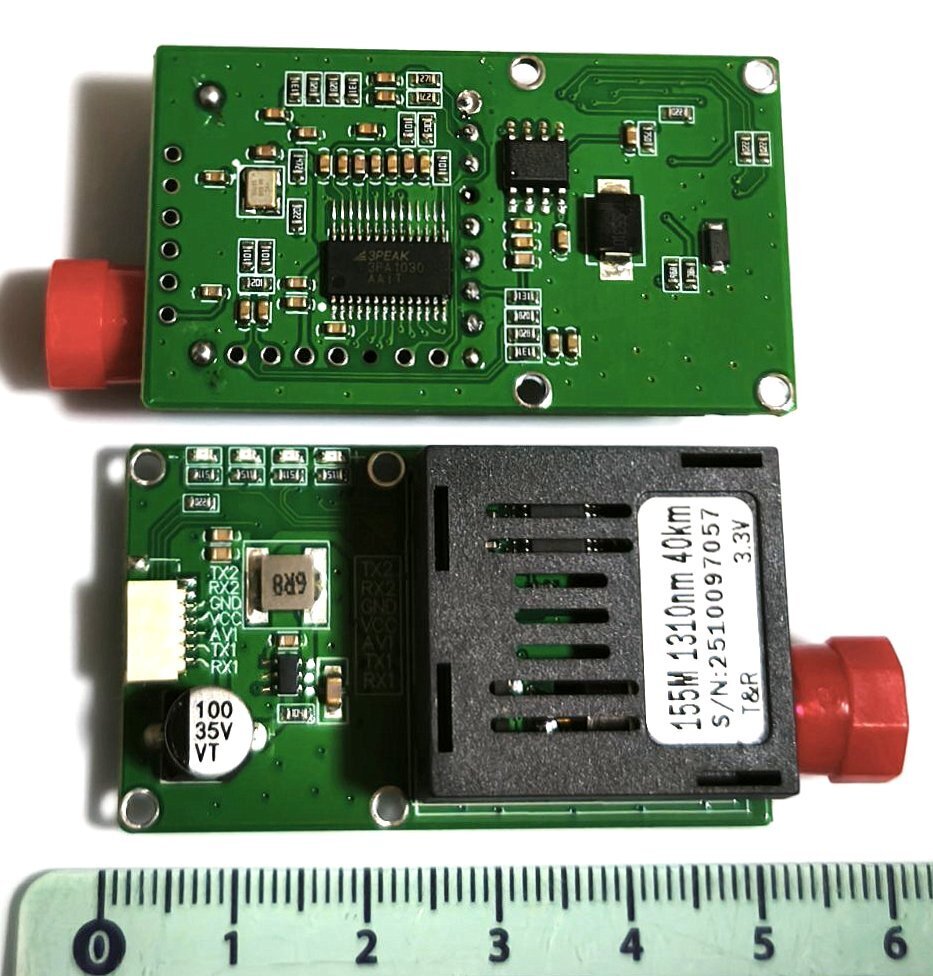

Довжина хвилі оптоволоконного кабелю на стороні неба становить 1310 нм, інтерфейс визначається як: RX/TX/AV/VCC/GND, RX підключається до CRSFTX пульта керування польотом, TX підключається до CRSFRX пульта керування польотом, AV підключається до вихідного порту AV-сигналу пульта.

Земля (приймач з дисплеєм або окулярами та пультом дистанційного керування (джойстиком) дроном у оператора (пілота)):

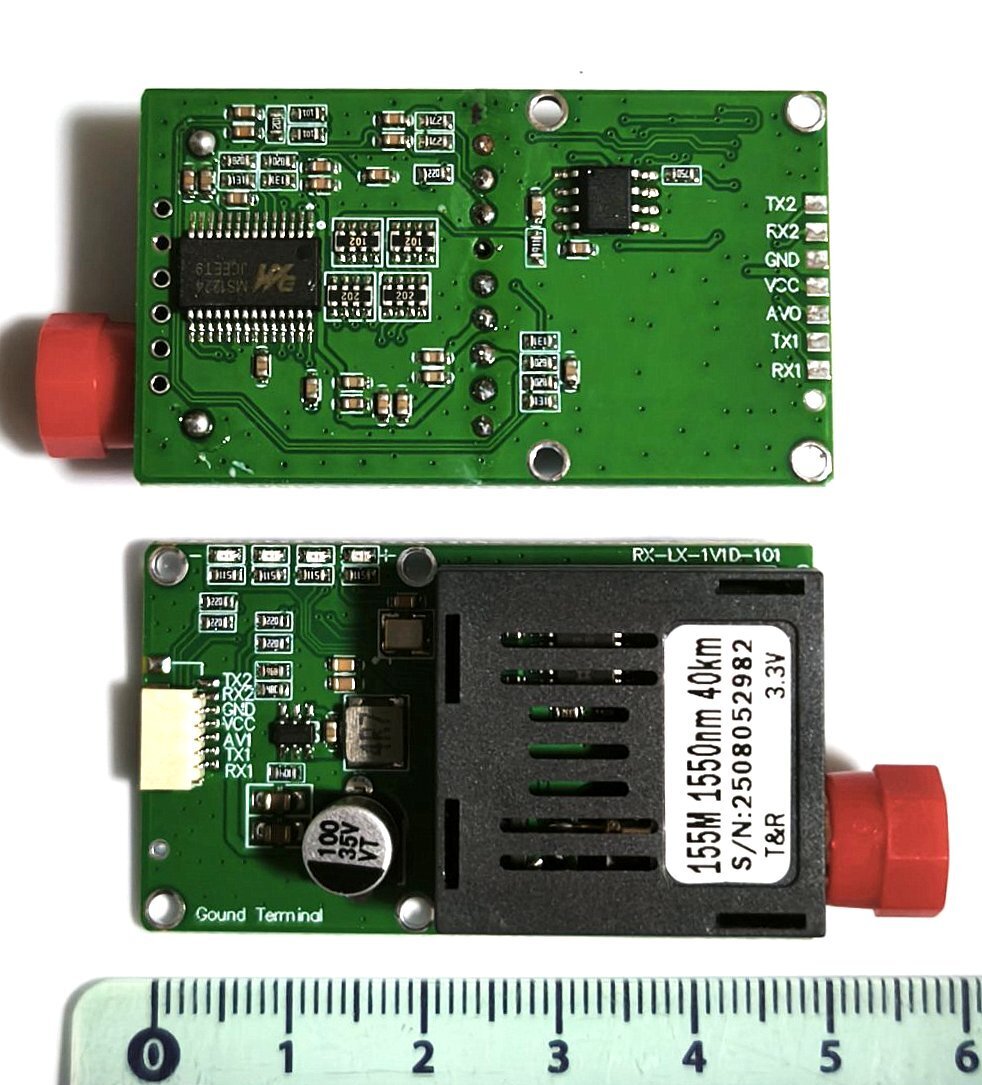

Довжина хвилі оптоволоконного кабелю на стороні землі становить 1550 нм, інтерфейс визначається як: RX/TX/AV/CC/GND, RX підключається до CRSFTX приймача пульта дистанційного керування, TX підключається до CRSFRX приймача пульта дистанційного керування, а AV підключається до вхідного порту AV.

Опис:
Цей пристрій розроблено для передачі сигналу БПЛА з 1-канальним аналоговим відеосигналом і 1-канальним сигналом рівня TTL. Пристрій відрізняється безпекою, надійністю, стабільною роботою, легкою вагою, економічністю тощо.
Спосіб застосування: дистанційне керування FPV, зв'язок трубопроводами, аварійно-рятувальний зв'язок.

Запобіжні заходи:
1. Зверніть увагу, що напруга живлення не повинна перевищувати 26 В, інакше існує ризик перегорання.
2. Зверніть увагу, що мінімальна напруга має бути не менше 5 В, інакше мікросхема плати може працювати некоректно.

Комплектація:
1 х модуль Sky 1310nm 40 км;
1 х модуль Ground 1550nm 40 км.
