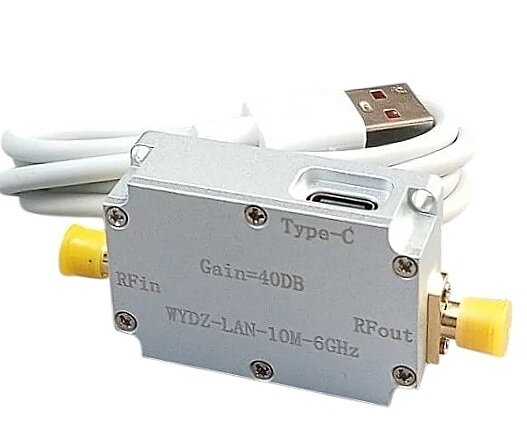

Підсилювач/приймач 10 МГц-6 ГГц 2W 40 дБ, з програмним атенюатором до 30дБ з ЧПУ CH340, керування через порт TYPE-C

Підсилювач/приймач 10 МГц-6 ГГц 2W 40 дБ, з програмним атенюатором до 30 дБ з ЧПУ CH340, керування через порт TYPE-C.

Застосування:
1. Приймач чи підсилювач, посилення сигналу проміжної частоти.
коригування.
2. Стільникова інфраструктура
3. Мікрохвильовий радіозв'язок та термінал з дуже малою апертурою (VSAT).
4. Випробувальне обладнання та датчики
5. Проміжна частота (ПЧ) та радіочастота (РЧ).

Характеристики:
1. Джерело живлення: лінія TYPE-C;
2. Діапазон частот модуля: 10-6 ГГц;
3. Діапазон згасання: 0-31,5 дБ (див. фактичні виміряні значення, крива для різних частот);
4. Втрати, що вносяться: (див. виміряну криву для різних частот);
5. Розміри: 4,5 * 3 * 1,4 см (без виступаючої SMA роз'ємів), вага: 66 г (включаючи кабель TYPE-C);
6. Струм: <80 мА;
7. P1дБ = 33 дБм при 1 ГГц (2 Вт);
8. Мінімальний крок: 0,5 дБ;
9. Вихідний інтерфейс: гніздо SMA, вхідний та вихідний опір:
50 Ом
10. Список поставки: підсилювач/приймач 40 дБ з корпусом із алюмінієвого сплаву + TYPE-C кабель
11. Режим управління: USB до послідовного порту, чіп CH340,
швидкість передачі: 9600 біт/с;
(1) Надішліть команду коефіцієнта згасання: змініть згасання.
коефіцієнт
Формат: att-xx.x.
(2) Сигнал значення відгуку:
ATT ОК.

Зверніть увагу: підсилювач може бути укомплектований різним USB-кабелем (дивіться фото).

Виміряна крива параметра S:
1. S-подібна крива при налаштуванні згасання 0 дБ

2. S-curve when set to 5DB attenuation

3. S-curve when set to 10DB attenuation

4. S curve when set to 20DB attenuation

5. S curve when set to 30DB attenuation
