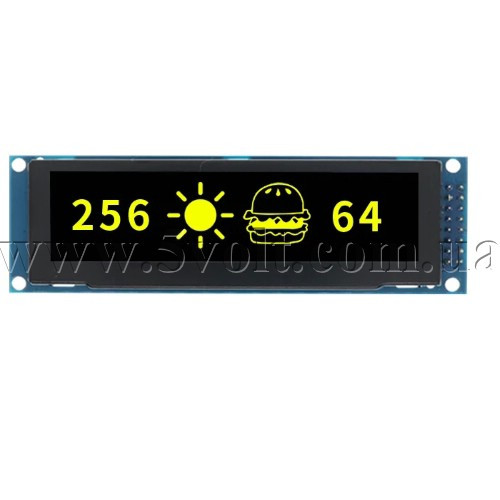

Дисплей OLED 3.12 жовтий драйвер SSD1322

Опис

Графічний дисплей, виконаний за технологією OLED, з діагоналлю 3.12 дюйми.
Побудований на драйвері SSD1322 і відрізняється малим енергоспоживанням, компактними розмірами, високою контрастністю та можливістю керування за допомогою різних інтерфейсів – як послідовних, так і паралельних.
Також дає можливість індивідуально встановлювати яскравість кожної точки (grayscale 16 кроків)
Тип інтерфейсу вибирається за допомогою перепаювання резисторів на платі.
Підтримуються такі інтерфейси:
6800
8080
Parallel interface
SPI 3 або 4-wire

Характеристики

Драйвер: SSD1322
Колір світіння: жовтий
Роздільна здатність: 256х64 пікселів
Діагональ: 3.12"
Інтерфейс: 16pin
Температурний режим: -30 ° C ~ 85 ° C
Режим зберігання: -40°C~90°C
Габарити модуля: 100.5mm x 33.5mm x 6.3mm
Видима область: 78.8mm х 21.18mm
Ефективна область: 76.78mm x 19.18mm
Крок точки: 0.30mm x 0.30mm
Розмір точки: 0.28mm x 0.28mm

Розпинування
