Труба для конвектора (коаксиальний вузол) АКОГ та МОДУЛЬ (Ужгород)

Труби для конвектора (стінний вузол) АКОГ Ужгородського заводу Конвектор – мають коаксіальну конструкцію димоходу. Підходять для будь-якого конвектора АКОГ незалежно від потужності та типу автоматики. Вони створені за принципом «труба в трубі», та мають можливість монтажу в стіні товщиною до 59 сантиметрів завтовшки. Використовуються в газових пристроях із закритою камерою згоряння без використання повітря приміщення, яке обігрівається. Повітря для горіння газу надходить з вулиці, через зовнішню трубу коаксіального димоходу діаметром 166 мм (з подовжувачем 162 мм), а вихлопні гази виходять через внутрішню трубу діаметром 86 мм коаксіального димоходу. В комплекті присутній зовнішній захисний ковпак (грибочок), зроблений зі сталі та пофарбований чорною емалью. Ущільнюючі кільця (п. 21, п. 22 малюнку) в цей комплект не входять, їх можливо замовити за додаткову плату.

Стінний вузол (коаксіальний димохід) призначений для конвекторів АКОГ,  оригінальний комплект ужгородського заводу «Конвектор».

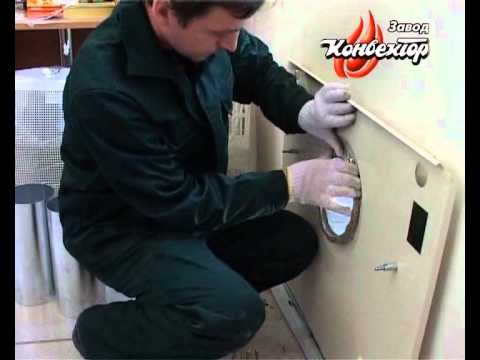

Інструкція зі встановлення.

Для запобігання утворення конденсату та попадання вологості в апарат рекомендується проводити монтаж труб до зовнішньої стіни під кутом 2 градуси.

1) пробити в стіні отвір діаметром 180 мм і встановити в нього труби 10а та 10.

Труба 10а (діаметром 166 мм) із зовнішньої сторони стіни повинна знаходитися на рівні

площини стіни;

Труба 10 (діаметром 162 мм) повинна бути встановлена в трубу 10а і виступати

всередину приміщення на 35 мм .

При товщині стіни 280 мм труба 10а не встановлюється.

При товщині стіни менше 280 мм трубу 10 (діаметром 162 мм), вкоротити до довжини:

L труба 10 = L стіни + 35 мм,

де L стіни – товщина стіни приміщення, на яку встановлюється апарат;

35 мм – розмір, на який труба 10 повинна виступати всередину приміщення

2) зазори між трубами 10, 10а і стіною закласти розчином (цементним, вапняним);

3) на трубу 10 встановити кільце металеве 21 (більшим діаметром до стіни) та кільце

ущільнююче 22;

4) закріпити задню стінку 2 до стіни приміщення шурупами 19, які вкрутити у втулки пластмасові 20;

5) повітрообмінник 9 з зовнішньої сторони приміщення встановити в трубу 10а і

з'єднати з задньою стінкою 2 стяжками 12.

На стяжки 12 надіти два кронштейна 23, які зачепити за край кромки фланця задньої

стінки 2 та закрутити гайки 13.

Стяжки 12 вкоротити з врахуванням довжини труб та виконанням на них крючків (крючки

зробити з гладкої сторони стяжки під кутом 45о на довжину 15 мм). Стяжки не повинні

впиратися в корпус 1.

6) трубу 11 діаметром 86 мм, вставити в повітрообмінник 9.

Трубу 11 , при необхідності, вкоротити до довжини:

L труба 11 = L стіни + 56 мм,

де L стіни – товщина стіни приміщення, на яку встановлюється апарат;

7) встановити корпус 1 на задню стінку 2, при цьому труба 11 повинна бути

встановлена на патрубок корпусу 1.
