Двигатель дымососа Италия 180мм 100 Вт WT-180/45 Вентилятор для накладного дымососа 180мм

Вентилятор применяется для удаления продуктов горения в котлах, мангалах, паровых котлов. Вентилятор дымососа используют канальные, инжекционные накладные, улиточные (дымосос котла Холмова), и печные дымососы.

Видео - Типы дымососов

Данные двигатели итальянской марки мы самостоятельно используем в производстве наших дымососов от ABC Tech. При своевременной чистке ( в зависимости от типа сырья что вы используете ) будет работать 5-7 лет. Также вы можете сразу купить дымосос в сборе, например, ДИ-2.

Фото - Двигатель с 150-й крыльчаткой (слева) и 180-й (справа)

С помощью дымососа вы сможете регулировать как тягу, так и температуру горения котла. Рабочий узел вынесен снаружи монтажной пластины, поэтому он не подвержен воздействию дымовых масс и высокой температуре проходящих через него.
При использовании накладного корпуса воздух будет проходит по дымоводу, вне зависимости включен ли двигатель или нет.

Видео - Двигатель дымососа

Характеристики двигателя и схема подключения
Данная модель бывает в двух типоразмерах со 150мм и 180мм крыльчаткой и с производительностью 235 и 410 м3/ч соответственно. Крыльчатка изготовлена из нержавейки. Максимальная температура дымовых газов до +250 °С. Двигатель имеет режим работы S1, т.е. постоянный режим работы и установлен на подшипниках. Двигатели работают от переменной однофазной сети 220 В, а также может работать от трехфазной 220В.

Фото - Схема подключения

Трехобмоточный двигатель для котла позволяет плавно регулировать скорость вращения по мощности. Для регулировки существуют регуляторы скорости вращения в виде платы, подрозетника и коробки. В случае, если вы имеете автоматику с обратной связью, то можно подключить датчик Холла (измеряет скорость вращения оборотов) к ней, для более тщательной регулировки.

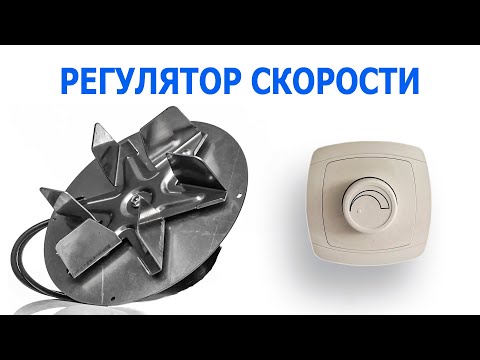

Видео – Регулятор скорости для двигателя

Монтаж дымососа стоит совершать с использованием термостойкого герметика - бывает в объеме 50 г и 310 г (с рабочей температурой до 300-600 градусов). Для создания можно использовать габариты кожуха из дополнительных фото. Данная модель имеет рабочий диапазон температур -25 …+100 °С, поэтому не  боится морозов и подходит для установки на улице. При уличном монтаже стоит поместить дымосос в короб для защиты двигателя от осадков.

Фото - Характеристики и габариты двигателя

Видео - Конструкция дымососа

Характеристики:

Тип двигателя: трехфазный, трехобмоточный
Диаметр клыльчатки, мм: 180
Разрежение рабочее/макс.:       160/250 Па
Производительность рабочая/макс.:        410/520 куб.м/час
Производительность в кожухе: 270 куб.м/час
Потребляемая мощность:        0,1 кВт
Регулировка оборотов двигателя:        10-100%
Скорость вращения:        1950 об/мин
Максимальная рабочая температура:        250 °С
Уровень шума, дБ: 61
Степень защиты:        IP44
Напряжение сети:        220 В
Частота тока: 50 Гц
Вес, кг: 3,1
Габариты, см: 22*24*28
Гарантия, мес: 24

Видео - Направление оборотов дымососа

Фото - Параметры кожуха, чтобы изготовить дымосос самостоятельно
